ИТ 1М электросхема

Напряжение питающей сети

В связи с тем, что электрооборудование станка ИТ-1М пред­назначено для работы как от сети напряжением 220 В, так и от сети напряжением 380 В, перед началом работы переключатели SA2, SA3, SA6 на вспомогательном пульте управления ставятся в положение, соответствующее напряжению в питающей цепи.

Включенном автомата QF подается напряжение на рабочие цепи и цепи управления. Нажатием кнопки предварительного пуска SP2 включается пускатель КМ1 или КМ2 нулевой защиты и ста­новится на самопитанне через собственный контакт.

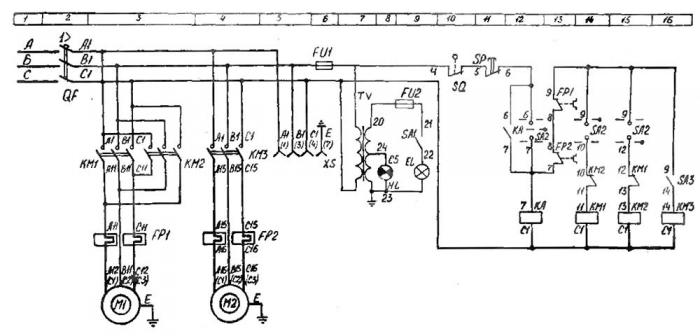

Рисунок - схема станка ИТ 1М

После сраба­тывания пускателя питание подается на силовые цепи. Управле­ние электродвигателем M1 главного движения осуществляется переключателем SA1, Электродвигатель М2 насоса охлаждения включается выключателем SA4. Местное освещение включается выключателем SA5, расположенным на светильнике.

При исчезновении напряжения в питающей сети рукоятку переключателя SA1 перевести в нейтральное положение.

Включением автомата QF станка ИТ-1ГМ подается напряже­ние на рабочие цепи и цепи управления, при этом загорается лам­почка HL, указывающая на наличие напряжения в сети станка.

Управление электродвигателями

Переключатель SA2, управляющий электродвигателем M1, не имеет самовозврата и для осуществления нулевой защиты в сред­нем положении переключателя в точках 6 и 7 включается цепь пускателя КА, который ставится на самопитанне и подает напря­жение на остальную часть цепи управления.

Поворотом переключателя SA2 вправо или влево получают пи­тание либо пускатель КМ1 в точках 9 и 10, либо пускатель КМ2 в точках 9 и 12, что обеспечивает вращение электродвигателя M1 вправо или влево.

Переключателем SA3 включается пускатель КМ3, подающий напряжение на электродвигатель М2 насоса охлаждения.
