ИТ 1М фрезерное приспособление
ОбсудитьПриспособление фрезерное ИТ-1М.65 предназначено для обработки плоскостей, пазов, шпоночных канавок и других Фрезерных работ.
Приспособление фрезерное является спецпринадлежностью к токарно-винторезному станку ИТ 1М.
Технические данные и характеристика
|
Наименование характеристики |
Ед. измерения |
Параметры |
Основные данные |
||
|
Наибольшее перемещение |
|
|
|
В поперечном направлении |
мм |
220 |
|
В вертикальном направлении |
мм |
105 |
|
Размеры салазок |
|
|
|
Длина |
мм |
260 |
|
Ширина |
мм |
150 |
|
Размеры столика |
|
|
|
Длина |
мм |
150 |
|
Ширина |
мм |
120 |
|
Наибольший диаметр заготовки, устанавливаемой на салазках в призме |
мм |
50 |
|
Наибольший угол поворота приспособления |
|
|
|
вокруг вертикальное оси |
град |
±60 |
|
вокруг горизонтальной оси |
град |
±90 |
Режущий инструмент |
||
|
Тип |
|
фрезы концевые ГОСТ 17024-82; ГОСТ 17026-82 |
|
Диаметр |
мм |
4…50 |
|
Масса |
кг |
26 |

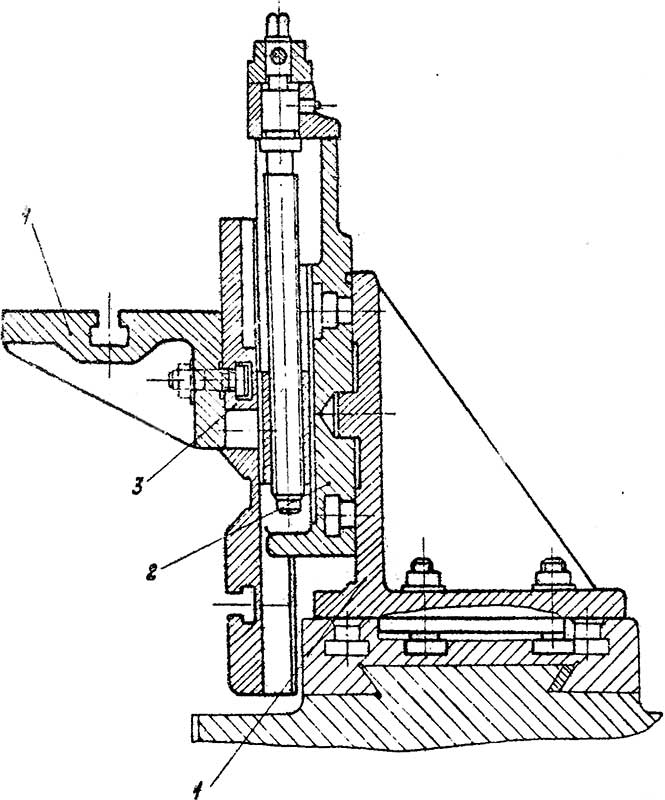

Рисунок - Конструкция фрезерного приспособления
Устройство и работа изделия
Основанием фрезерного приспособления служит стойка 1, к которой на штыре прикреплена плита 2. Плита может поворачиваться вокруг штыря в обе стороны и в нужном положении закрепляется четырьмя болтами, вставленными в Т-образный круговой паз стойки.
Для отсчета поворота на плите нанесены делания через 1° в обо стороны от нулевой отметки. Салазки 3 винтом передвигаются по направляющим плиты. К салазкам болтами, вставленными в Т-образный паз, крепится столик 4.
Вместо столика можно пользоваться другими принадлежностями для зажима заготовок.

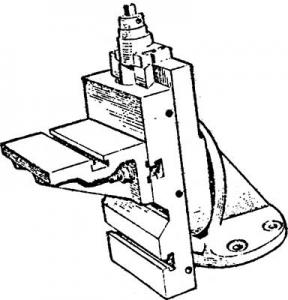

Рисунок - Фрезерное приспособление
Порядок установки
Приспособление устанавливается на поперечной каретке суппорта после съема пластины, закрывающей Т-образный круговой паз, я крепится болтами, вставленными в этот паз. Эта же пластина используется для защити от стружки Т-образного паза поворотной каретки суппорта, которая для удобства работы снимается.
Обрабатываемая заготовка крепится либо на столике, либо да салазках.
Режущий инструмент устанавливается непосредственно в коническое отверстие шпинделя или в переходных втулках и цангах. Крепление концевых фрез производится шомполом, проходящим через отверстие шпинделя.
