ИТ 1М работа на станке

Настройка частоты вращения шпинделя

Настройка необходимой частоты вращения шинделя и данные для настройки различных подач при точении и нарезании резьб приведены в таблице, укрепленной на передней бабке. В таблице приведен и набор сменных шестерен при нарезке резьб.

Установка задней бабки

Смещение задней бабки на заданную величину (при обработке конусной поверхности в центрах) производится винтами с внутренним шестигранником, расположенным с двух сторон основания бабки.

Замер величины смещения бабки относительно основания осуществляется штангенциркулем по боковым платикам корпуса бабки и основания.

Нулевое положение бабки устанавливается совмещением боковых платиков в вертикальной плоскости.

Наладка на обработку

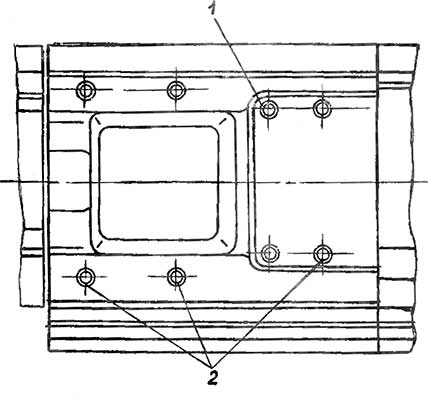

Наладка станка для обработки деталей диаметром до 550 мм (рис. 1). Для обработки деталей диаметром до 550 мм необходимо снять со станины мостик. Для этого нужно отвернуть винты 2 крепления мостика и удалить штифты 1.

Перед установкой мостика на станину необходимо тщательно протереть установочные места станины и мостика и убедиться в отсутствии забоин на них. Установить мостик на штифты 1 и поочередно, постепенно затянуть винты во избежание перекоса мостика.

Установка сменных зубчатых колес

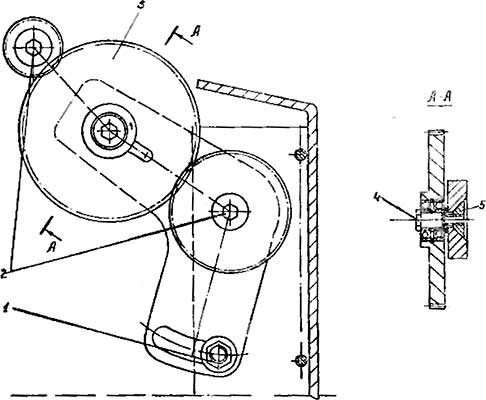

Для настройки станка набором сменных зубчатые колес необходимо снять кожух, закрывающий коробку передач и отвернуть на один оборот гайку 1 и ось 4 (рис. 2) При этом промежуточное зубчатое колесо 3 можно будет легко передвинуть по пазу приклона.

Отвернуть болты 2 и снять зубчатые колеса.

Поставить другие согласно таблице для настройки и закрепить их.

Подведя промежуточное зубчатое колесо к колесу коробки подач, закрепить его на приклоне, заворачивая ось в прижим 5.

Повернув приклон, подсоединить к другому колесу.

Необходимо следить, чтобы между зубьями колес имелся гарантированный боковой зазор. После чего закрутить гайку 1.

Подготовка к транспортировке

Для подготовки станка ИT-1M к походному положению необходимо:

заднюю бабку переместить на правую часть станины и зажать, пиноль бабки вдвинуть и зажать;

суппорт установить в правой части станины;

верхнюю каретку переместить по направляющим так, чтобы ось резцедержателя совпала с осью винта поперечной подачи;

зажать все шарнирные звенья арматуры освещения и трубопровода охлаждения;

нижнюю каретку суппорта зажать винтом;

ограждение патрона установить в рабочее положение, прижав угольник ограждения к верхней плоскости передней бабки, и зажать кожух винтом крепления;

зажать винты поворота и сдвига экрана.
