ИТ 1М шлифовальное приспособление
ОбсудитьПриспособление шлифовальное ИТ-1М.64 предназначено для наружного и внутреннего шлифования деталей, устанавливаемых в центрах или патронах.
Приспособление шлифовальное является специнструментом к токарно-винторезным станкам ИT-1M, ИТ-1ГМ.
Технические характеристики
|
Параметр |
Ед. измерения |
При наружном шлифовании |
При внутреннем шлифовании |
Основные данные |
|
|
|
|
Диаметры шлифуемых заготовок |
|
|
|
|
Наибольший |
мм |
220 |
300 |
|
Наименьший |
мм |
20 |
30 |
|
Размеры шлифовальных кругов |
|
|
|
|
наружный диаметр |
мм |
150 |
25 |
|
ширина |
мм |
20 |
25 |
|
Частота вращения шпинделя |
об/мин |
4200 |
12250 |
|
Наибольшие скорости шлифования |
м/с |
33 |
16 |
Приводные ремни |
|
|
|
|
Тип |
|
Плоский, бесконечный, из синтетических материалов |
|
|
Длина |
мм |
650 |
850 |
|
Ширина |
мм |
30 |
30 |
|
Масса |
кг |
26 |
|
Техническая характеристика электрооборудования |
|||
|
Тип электродвигателя |
|
4АА63В2 |
|
|
Мощность |
кВт |
0,55 |
|
|
Частота вращения |
об/мин |
2800 |
|
Устройство и работа изделия
Основанием приспособления является плита 1, в которой укреп лен шпиндель. На шпинделе крепится шлифовальный камень, за крытый кожухом, и шкив ременной передачи. Электродвигатель установлен на подвижном кронштейне 4, который позволяет менять натяжение ремня. Ременная передача закрыта ограждением 3.

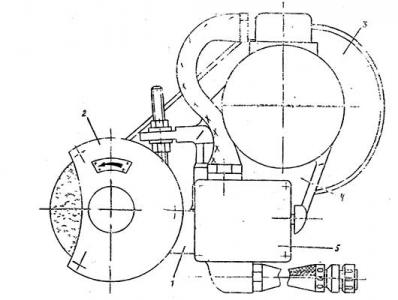

Рисунок - шлифовальное приспособление для токарного станка ИТ 1М
Порядок работы
Для работы шлифовальное приспособление необходимо установить на верхней каретке суппорта вместо резцедержателя и закрепить гайкой 1 (рис. 5).

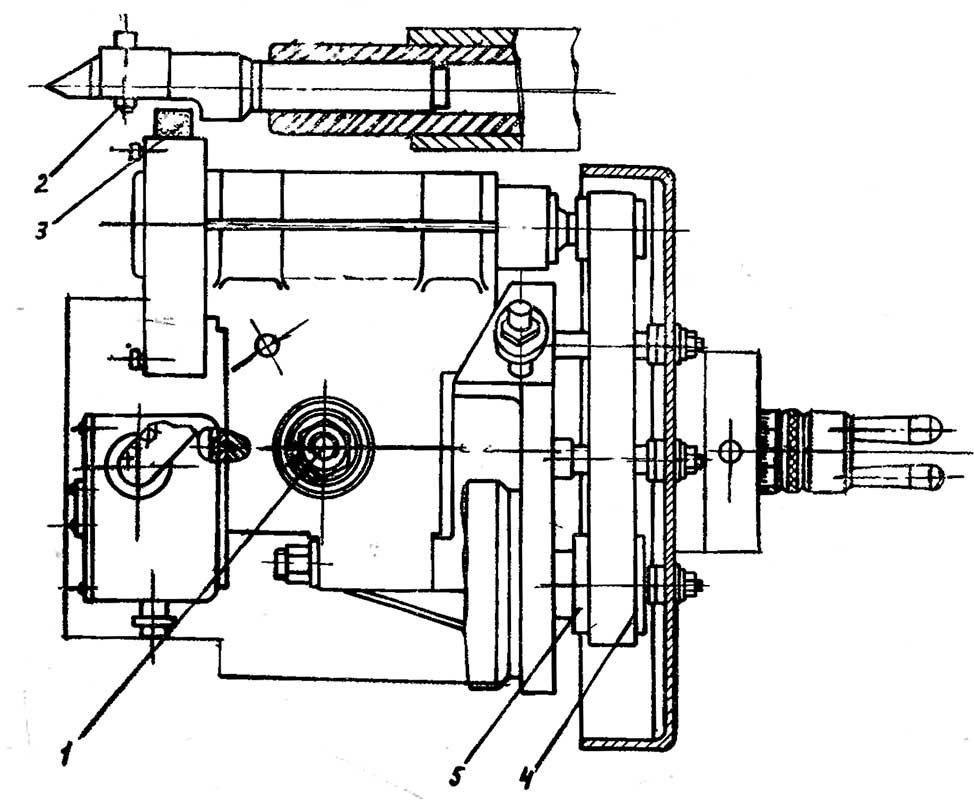

Рисунок - Наладка шлифовального приспособления на наружное шлифование
При внутреннем шлифовании (рис. 6) необходимо заменить шкив 2 па валу электродвигателя, заменить ремень 3, чтобы получить необходимую скорость шлифования, и установить удлинитель 1 с кругом диаметром 25 мм.

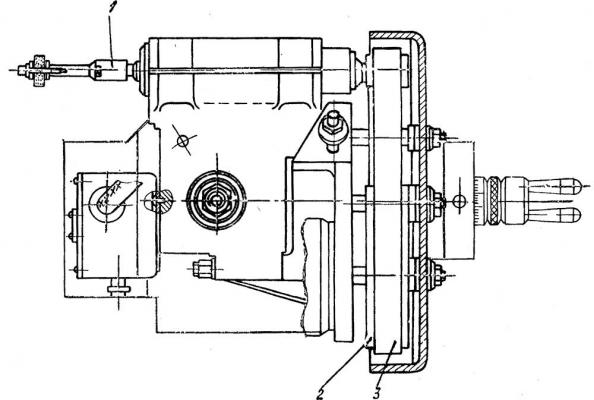

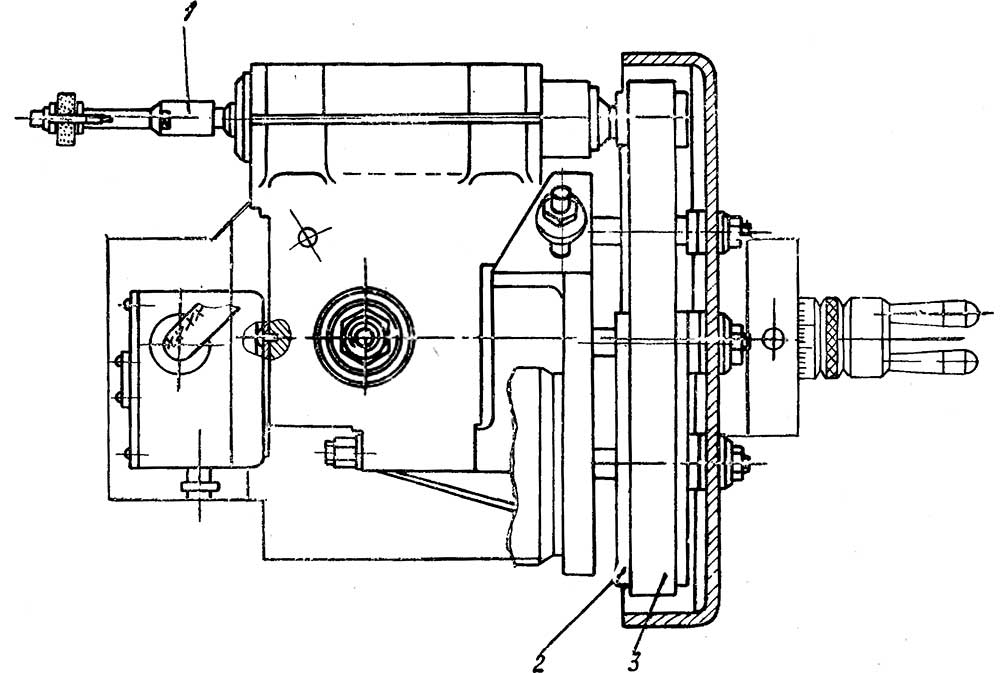

Рисунок - Наладка шлифовального приспособления на внутреннее шлифование
