Технические характеристики облегченных специализированных токарно-винторезных станков ИТ-1М, ИТ-1ГМ позволяют обрабатывать заготовки из различных металлов и сплавов.

Основные данные

• Класс точности по ГОСТ 8-82Е – Н
• Наибольший диаметр обрабатываемой заготовки, мм:
  • над станиной - 400
  • на выемкой - 550
  • над суппортом - 225
• Наибольшая длина обрабатываемой заготовки (РМЦ), мм - 1400
• Наибольшая длина обработки в выемке, мм - 300
• Диаметр прутка, проходящего через отверстие в шпинделе, мм - 36
• Высота резца, устанавливаемого в резцедержателе, мм - 25

Коробка подач

• Количество подач:
  • продольных - 50
  • поперечных - 50
• Пределы подач, мм/об:
  • продольных - 0,05...6,0
  • поперечных - 0,025...3,0

Нарезаемая резьба

• Шаг нарезаемой резьбы:
  • метрической, мм - 0,25...112
  • модульной, модуль - 0,25...56
  • дюймовой, ниток на один дюйм - 56...1
  • питчевой, питч - 56...1

Шпиндель

• Диаметр отверстия в шпинделе, мм - 38
• Торможение шпинделя – имеется
• Центр в шпинделе по ГОСТ 13214—79 - Морзе 5АТ8 (ГОСТ 25557 - 82)

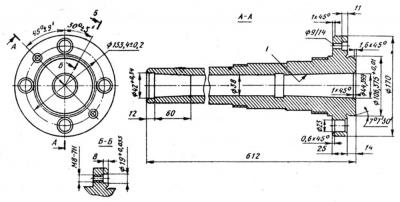

Рисунок - Шпиндель станка ИТ 1М

• Конец шпинделя по ГОСТ 12593—72 - 6К
• Количество скоростей шпинделя - 12
• Пределы частоты вращения шпинделя, мин^-1 28... 1250

Суппорт

• Число резцов, устанавливаемых в резцедержателе - 4
• Наибольшее расстояние от оси центров до кромки резцедержателя, мм - 210

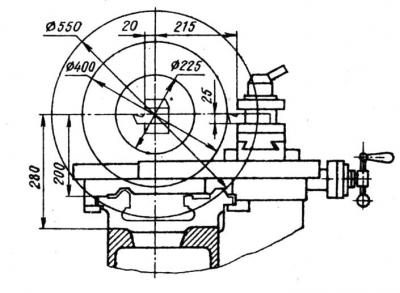

Рисунок - Суппорт. Габаритные размеры рабочего пространства станка ИТ 1М

• Наибольшее продольное перемещение (соответствует РМЦ), мм - 900, 1300
• Наибольшее поперечное перемещение, мм - 235
• Цена деления лимба поперечного перемещения, мм 0,05
• Наибольшее перемещение, мм 135
• Угол поворота - ±90 град
• Цена деления шкалы поворота -  1 град
• Цена деления лимба, мм - 0,05

Габариты и масса

• Габаритные размеры станка, мм:
  • длина (соответствует РМЦ) - 2165, 2585
  • ширина - 960
  • высота - 1500
• Мacca станка без принадлежностей и приспособлений, кг:
  • ИТ-1М (соответствует РМЦ) - 1140, 1330
  • ИТ-1 ГМ (соответствует РМЦ) - 1190, 1370
