ит 1м токарный станок

Для поддержания установленной заводом-изготовителем точности и характеристик станка, а так же поддержания его безотказного состояния, необходимо строго соблюдать правила эксплуатации, обслуживания и ухода.

Особенности

• Возможно дооснащения станка фрезерным, шлифовальным приспособлениями, а так же планшайбой для расточки отверстий
• Небольшие габаритные размеры, возможно использование в передвижных мастерских
• Направляющие станка прошли термообработку
• Задняя бабка смещается для точения деталей с малой конусностью
• Высокая точность обработки
• Возножна запитка от однофазной цепи

Применение

Токарно-винторезные станки ит-1М, ит-1Г универсальны, на них можно вести все виды токарных работ, включая нарезание резьбы. Отличительной особенностью данных моделей станков является возможность расточки и шлифования внутренних и наружных поверхностей небольших корпусных деталей, а так же фрезерования плоскостей и пазов (подробнее в инструкции по эксплуатации).

Выполнение фрезерных, шлифовальных и расточных работ становится возможным при наличии специальных приспособлений.

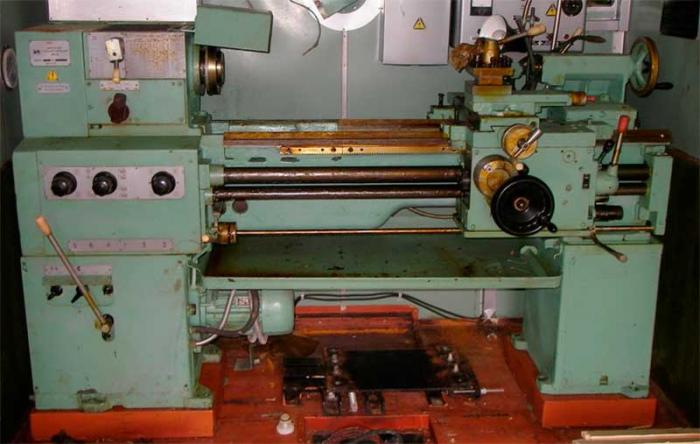

Фото станка

Станина

Станина литая, имеет коробчатую форму, укреплена ребрами жесткости. Для обработки деталей до  550мм в станине имеется выемка с мостиком. В левой тумбе установлен редуктор, позволяющий получить двенадцать скоростей вращения шпинделя. Остановка шпинделя осуществляется с помощью ленточного тормоза.

Шпиндель и коробка подач

Шпиндельный узел располагается в передней бабке. Коробка подач получает движение от выходного вала передней бабки через сменные зубчатые колеса. Изменение настроек сменных зубчатых колес производится только для нарезания резьб. Управление коробкой подач осуществляется с помощью плоских кулачков рычажной системы.
