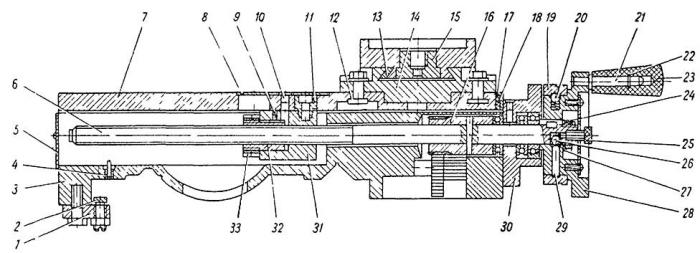

Суппорт крестовой конструкции имеет ручное и механическое продольное перемещение по направляющим станины и поперечное по направляющим каретки. Ручное поперечное перемещение осуществляется маховиком 28. Станок модели 250ИТВФ1 снабжен дополнительным механизмом — верньером, предназначенным для точного отсчета поперечных перемещений суппорта.

Кроме того, верхняя часть суппорта имеет независимое ручное перемещение по направляющим средней поворотной части и может поворачиваться на 60° в сторону рабочего и на 70° от рабочего.

Регулирование «мертвого хода», возникающего в результате износа винта и гайки поперечной подачи суппорта, производить следующим образом: снять крышку 8 и через окно в поперечной каретке ослабить гайку 33, вращая гайку 32, отрегулировать зазор так, чтобы была обеспечена плавность хода поперечной каретки. После регулировки вновь зафиксировать гайку 33.

Суппорт снабжен двумя резцедержателями: 4-х позиционным и кассетным.
