Технические характеристики станков ИЖ 250 позволяют вести токарные работы повышенной и высокой точности. ЧПУ-станок 250 ИТВФ1 позволяет обеспечить высокую точность обработки, оснащен системой числового программного управления с преднабором координат.

Параметры заготовки

• Наибольший диаметр обрабатываемой заготовки:
  • над станиной, мм - 240
  • над суппортом, мм - 168
• Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм - 21
• Наибольшая длина обрабатываемой заготовки, мм - 500, 400

Шпиндель

• Центр в шпинделе передней бабки по ГОСТ 13214—79 - 7032—0029 Морзе 4
• Центр в пиноли задней бабки по ГОСТ 13214—79 - 7032—0024 Морзе 3
• Конец шпинделя фланцевого по ГОСТ 12593—72 - 4К
• Высота резца, мм - 16
• Пределы частоты вращения шпин­деля, об/мин - 63—3160

Коробка подач

• Пределы подач, мм/об:
  • продольной - 0,01—1,5
  • поперечной - 0,005—0,75

Параметры нарезаемой резьбы

• Пределы шагов нарезаемых резьб:
  • метрических, мм - 0,2—24
  • модульных, модули - 0,2—6
  • дюймовых, число ниток на 1" - 24—1

Суппорт

• Наибольшее поперечное перемещение суппорта, мм - 170, 135*
• Цена одного деления лимба продольного перемещения, мм - 0,1

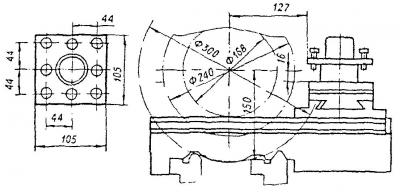

Рисунок - иж 250 базовые и присоединительные размеры суппорта

• Продольное перемещение за один оборот лимба, мм - 20
• Цена одного деления лимба поперечного перемещения, мм - 0,02; 0,005*
• Поперечное перемещение за один оборот лимба, мм - 2
• Дискретность СЦИ, мм*:
  • по координате X - 0,001
  • по координате Z - 0,005

Электрооборудование

• Род тока питающей сети - переменный, трехфазный
• Частота тока, Гц - 50
• Напряжение, В - 380
• Количество электродвигателей в станке, шт. - 3
• Мощность электродвигателя главного движения, кВт - 3
• Частота вращения электродвигателя главного движения,  об/мин - 1430
• Мощность электродвигателя станции смазки, кВт - 0,09
• Частота вращения электродвигателя станции смазки, об/мин - 2700
• Производительность электронасоса, л/мин, не более - 22
• Мощность двигателя электронасоса, кВт - 0,12
• Частота вращения двигателя электро­насоса, об/мин - 2800
• Суммарная мощность всех электродвига­телей, кВт - 3,21
• Степень защиты электрошкафа и пульта управления - 1Р44 по ГОСТ  14254—80
• Потребляемая мощность СЦИ, Вт, не более - 100
• Питание СЦИ, В - 110/220

Система смазки

• Станция смазки - С48—12М
• Марка масла для смазки - И-5А ГОСТ 20799—75
• Номинальная подача, л/мин - 1,25
• Точность фильтрации масла, мкм – 40

Габариты и масса

• Габаритные размеры, мм, не более:
  • длина - 1790
  • ширина - 810, 955*
  • высота 1400, 1550*
• Масса, кг, не более - 1180, 1290*

* Для станка 250ИТВФ1
