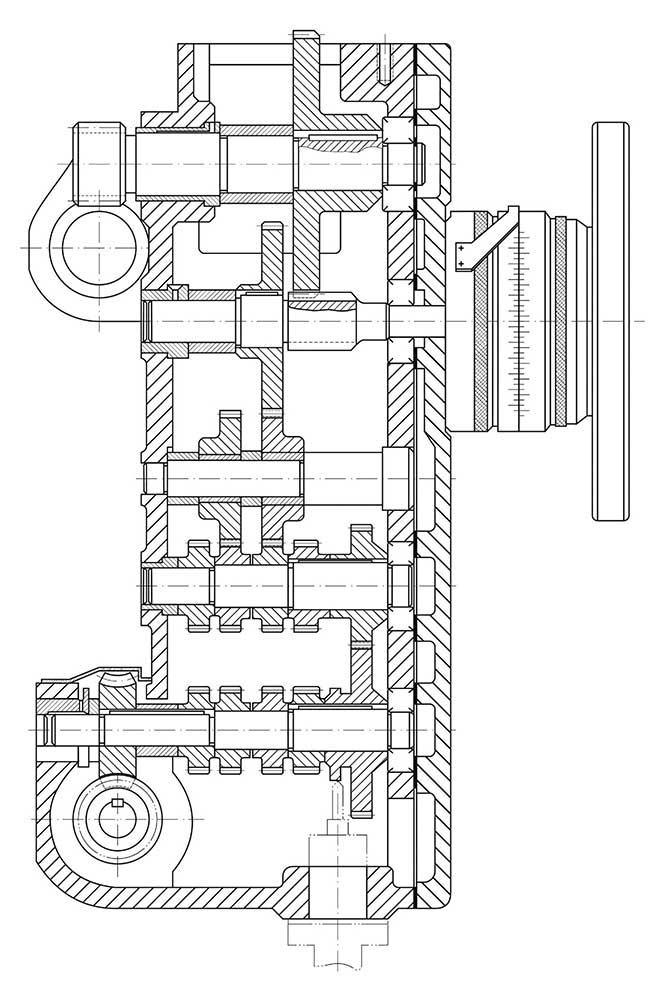

Кусон 3 фартук

На фартуке сконцентрированы часто используемые рукоятки, что дают возможность переключать некоторые скорости шпинделя и подач суппорта, прямо на фартуке не подходя к шпиндельной бабке.

Ручное перемещение фартука производится маховиком 3, один оборот которого равен 30 мм.

Величина перемещения отсчитывается с помощью двух лимбов до 90 мм. Один из них имеет цену деления 0,1мм, а другой 10 мм.

Управление механическим перемещением суппорта в продольном и поперечном направлении производится одной рукояткой включения продольной и поперечной подачи суппорта, направление которого совпадает с направлением движения суппорта.

Дополнительным нажатием кнопки мгновенного включения быстрого перемещения суппорта включают на мгновение быстрое перемещение суппорта в направлении соответствующем положению рукоятки включения продольной и поперечной подачи суппорта.

В фартуке смонтировано пружинно-рычажное устройство, отключающее подачу при перегрузке. Это устройство состоит из гитар колес 6, гитар роликов 7, пружин 8 и регулирующих болтов 9.

Для защиты от перегрузки при нарезании резьбы предусмотрен предохранительный штифт в месте соединения ходового винта с коробкой подач.

Для переключения скорости шпинделя нужно притянуть к себе рукоятку установки чисел оборотов шпинделя и повернуть ее влево или вправо, а для двукратных подач повернуть ее влево или вправо в отодвинутом положении.
