Кусон 3 коробка подач

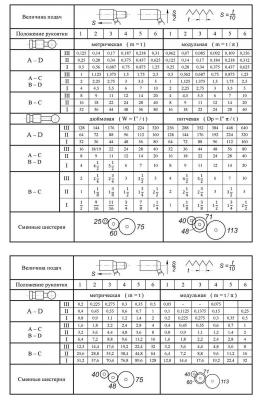

Коробка подач закрытого типа крепится на левой передней поверхности станины и обеспечивает широкий диапазон подач и нарезаемых резьб, соответственно таблице на шпиндельной бабке на рис. 1.

Нарезание резьбы производится путем реверса ходового винта при помощи рукоятки реверсирования ходового винта или главного двигателя рукояткой пуска, останова и реверса шпинделя.

Нарезание резьбы малых шагов до 10 мм рекомендуется производить путем реверса ходового винта при установке рукоятки 1 в положение 1:1.

Путем реверса главного двигателя можно нарезать все шаги резьбы рукояткой 10, но рекомендуется этот метод только для, больших шагов, установив рукоятку 1 в положение 8:1.

При нарезании резьбы 19ниток/1" рукоятка включения ходового вала или винта 19ниток/1" должна находиться в положении 19 ниток/1" .

В этом случае вращается только ходовой винт, а в других случаях ходовой винт вращается с ходовым валом.

Рукоятка установки метрической, модульной, дюймовой резьбы находится во вдвинутом положении при, нарезании метрической и модульной резьбы и в вытянутом положении при дюймовой и питчевой резьбы.

Величина продольной подачи суппорта равна 0,1 t мм, а величина поперечной подачи половине продольной, где t — шаг резьбы.
