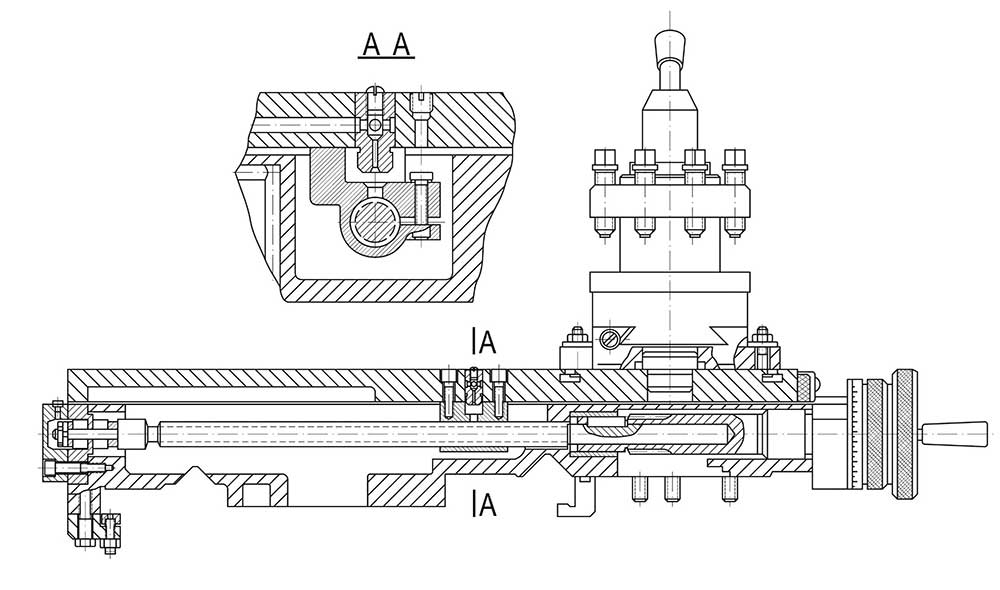

Кусон 3 суппорт

На суппорте находятся нижние и верхние салазки и резцедержатель. На нижних салазках имеется Т-образный паз для установки принадлежностей.

Для обработки конуса путем поворота верхних салазок надо ослабить гайки 4, после закрепить их на необходимом угле.

Поворотный резцедержатель обеспечивает быструю смену позиции резцов при сохранении необходимой точности фиксации.

Шаг винта нижних салазок суппорта 5 мм, а верхних салазок 4 мм.

Рукоятка поперечного перемещения суппорта имеет два лимба, Кольцевой лимб 7 имеет шкалу с ценой деления 0.1 мм, а другой лимб 6 имеет только цифры от 0 до 19.

За один оборот рукоятки 14 суппорт перемешается на 5 мм, т.е. происходит изменение диаметра на 10 мм. При этом лимб 6 поворачивается на одну цифру. Значит с помощью этих лимбов можно точно и удобно сделать отсчет изменения диаметра изделия до 200 мм с точностью 0.1 мм.

Зазор между направляющими станины и суппорта регулируется болтами 1 и гайками 2.

Зазоры в направляющих нижних и верхних салазок регулируются клиньями, перемещаемыми винтами.

Зазор пары винта-гайки поперечной подачи регулируется болтами 3 после отвинчивания шпилек.

На суппорте установлен защитный прозрачный экран, предохраняющий рабочего от летящей стружки и от брызг охлаждающей жидкости.
