Кусон 3 характеристики
Технические характеристики станка Кусон 3 позволяют обрабатывать как наружные, так и внутренние поверхности методом точения, а так же производить сверление и развертывание отверстий, нарезание резьбы.
Основные размеры
- Наибольший установочный диаметр обрабатываемого изделия:
- над станиной, мм - 450
- над суппортом, мм - 220
- Расстояние между центрами, мм - 1000; 1500
Шпиндель
- диаметр отверстия, мм - 41
- размер конуса отверстия, метр - 50

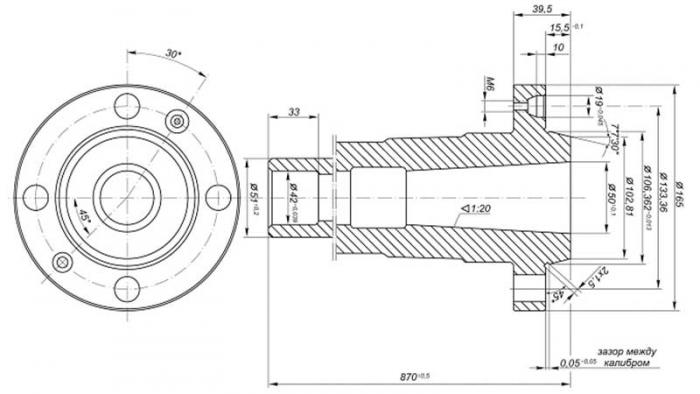

Рисунок - Посадочные и присоединительные размеры шпинделя станка Кусон 3
- число ступеней оборотов - 21
- пределы оборотов, об/мин - 16 - 3200
Суппорт
- число ступеней продольных подач - 54
- пределы продольных подач, мм/об - 0,008 - 8
- число ступеней поперечных подач - 54
- пределы продольных подач, мм/об - 0,004 - 4
- скорость быстрого перемещения, м/мин - 2,8
Задняя бабка
- наибольшее перемещение пиноли, мм - 160
- размер конуса отверстия пиноли, Морзе № 4
- Шаг ходового винта, мм - 12
Параметры нарезаемой резьбы
- метрическая (колич.), мм - 0,125 - 80 (54)
- дюймовая, (колич ), число ниток на 1" - 1/2 -320 (54)
- модульная (колич ), мм - 0,062 - 40 (54)
- питчевая (колич ), питч - 1 - 640 (54)
Электрооборудование
Главный электродвигатель
- мощность, кВт - 7,5
- число оборотов, об/мин:
- при 60 гц - 1740
- при 50 гц - 1450
Электродвигатель быстрого перемещения суппорта
- мощность, кВт - 0,55
- число оборотов, об/мин:
- при 60 гц - 1740
- при 50 гц - 1450
Габариты и вес
- длина, мм - 2620; 5140
- ширина, мм - 990; 990
- высота, мм - 1260; 1260
- Вес станка (без принадлежностей), кг - 2100; 2250
