Кусон 3 управление

Основные органы управления расположены на передней стороне станка, особенно на фартуке, в удобных местах для рабочего.

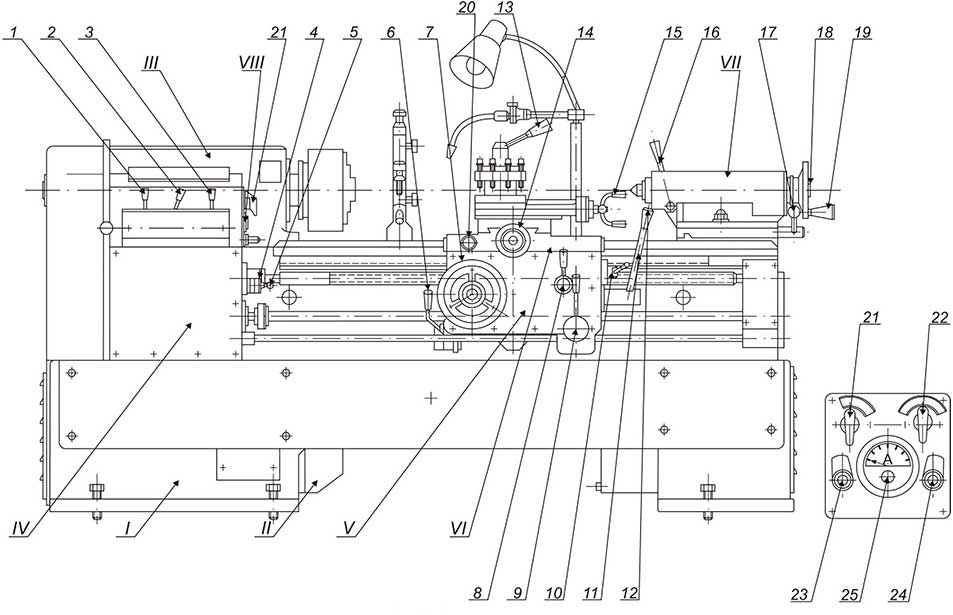

Назначение органов управления

1. Рукоятка установки величины подачи и шага резьбы на 1:1 и 8:1.

2. Рукоятка установки ряда подач и шагов резьб.

3. Рукоятка установки величины оборотов шпинделя на 1:1 и 1:8.

4. Рукоятка включения ходового вала или винта, 19 ниток на 1"

5. Рукоятка установки метрической (модульной ) или дюймовой (питчевой) резьбы.

6. Рукоятка реверсирования ходового винта.

7. Маховичок продольного перемещения суппорта.

8. Рукоятка включения гайки ходового винта.

9. Рукоятка установки чисел оборотов шпинделя и трех ступеней двукратных подач.

10. Рукоятка пуска, останова и реверса шпинделя.

11. Рукоятка включения продольной и поперечной подачи суппорта.

12. Кнопка мгновенного включения быстрого перемещения суппорта.

13. Рукоятка поворота и закрепления резцедержателя.

14. Рукоятка поперечного перемещения суппорта.

15. Рукоятка перемещения верхних салазок.

16. Рукоятка крепления пиноли задней бабки.

17. Рукоятка крепления задней бабки к станине.

18. Рукоятка установки величины перемещения пиноли на 1:1 и 1:5.

19. Маховичок перемещения пиноли задней бабки.

20 и 25. Кнопки кратковременного включения шпинделя на обратное вращение.

21. Рукоятка выключателя для установки правого и левого вращения шпинделя

22. Рукоятка выключения и включения станка в электросеть и включение электродвигателя охлаждения.

24. Сигнальная лампа.
