ЛТ 10 характеристики
Технические характеристики облегченных станков моделей ЛТ-10М, ЛТ-11М, ЛТ-10С, ЛТ-11С позволяют выполнять токарную обработку в центрах или патроне, выполнять формообразование резьб.
|
Параметры |
Для станков моделей |
||||
|
ЛТ-10М |
ЛТ-11М |
ЛТ-10С |
ЛТ-11С |
||
|
Габаритные размеры, мм: |
|||||
|
Длинна |
2160 |
2600 |
2190 |
2630 |
|
|
Ширина |
1000 |
1000 |
1000 |
1000 |
|
|
Высота |
1400 |
1400 |
1400 |
1400 |
|
|
Основные размеры |
|||||
|
Высота центров, мм |
200 |
||||
|
Расстояние между центрами, мм |
960 |
1400 |
960 |
1400 |
|
|
Длина выемки до планшайбы, мм |
245 |
||||
|
Общая длина выемки, мм |
260 |
||||
|
Наибольший диаметр точения над выемкой, мм |
540 |
||||
|
Наибольший диаметр точения над верхней частью суппорта, мм |
250 |
||||
|
Наибольший диаметр изделия, устанавливаемого над станиной, мм |
400 |
||||
|
Наибольший диаметр устанавливаемого прутка, мм |
36 |
||||
|
Наибольшая длина обтачивания, мм |
875 |
1315 |
875 |
1315 |
|
|
Пределы чисел оборотов шпинделя об/мин |
28…1000 |
||||
|
Пределы продольных подач, мм/об |
0,03…2,91 |
||||
|
Пределы поперечных подач, мм/об |
0,03…2,60 |
||||
|
Нарезаемые резьбы: |
|||||
|
Метрическая, шаг, мм |
0,4…10 |
||||
|
Дюймовая, число ниток на 1” |
3…48 |
||||
|
Модульная, шаг в модулях |
0,25…5 |
||||
|
Суппорт |
|||||
|
Число резцов в резцедержателе |
4 |
||||
|
Наибольшие размеры державки резца, мм |
25х25 |
||||
|
Высота от опорной поверхности резца до линии центров, мм |
24,8 |
||||
|
Наибольшее расстояние от оси центров до кромки резцедержателя, мм |
210 |
||||
|
Наибольшее перемещение суппорта, мм: |
|||||
|
Продольное |
875 |
1315 |
875 |
1315 |
|
|
Поперечное |
235 |
||||
|
Перемещение суппорта за один оборот лимба, мм: |
|||||
|
Продольное |
200 |
||||
|
Поперечное |
4 |
||||
|
Перемещение суппорта на одно деление лимба, мм: |
|||||
|
Продольное |
1 |
||||
|
Поперечное |
0,02 |
||||
|
Выключающие упоры |
Нет |
||||
|
Быстрое перемещение |
Нет |
||||
|
Верхние салазки |
|||||
|
Наибольший угол поворота |
±60° |
||||
|
Цена деления шкалы поворота |
1° |
||||
|
Наибольшее перемещение, мм |
120 |
||||
|
Цена деления лимба, мм |
0,05 |
||||
|
Перемещение за 1 оборот лимба, мм |
4 |
||||
|
Посадочные и присоединительные базы суппорта |
См. рисунок 1 |
||||
|
Сменные зубчатые колеса |
|||||
|
Модуль, мм |
2 |
||||
|
Ширина обода, мм |
14 |
||||
|
Диаметр отверстия, мм |
28А |
||||
|
Число зубьев |
32, 40, 45, 47, 60, 65, 75, 80, 81, 84, 90, 95, 99, 127 |
||||
|
Шпиндель |
|||||
|
Конус Морзе |
№5 |
||||
|
Торможение шпинделя |
Есть |
||||
|
Посадочные и присоединительные базы шпинделя |
См. рисунок 2 |
||||
|
Задняя бабка |
|||||
|
Конус Морзе |
№4 |
||||
|
Наибольшее перемещение пиноли, мм |
85 |
||||
|
Цена одного деления шкалы перемещения пиноли, мм |
1 |
||||
|
Поперечное смещение, мм |
±10 |
||||
|
Ремни |
|||||
|
Главный привод – А2000, шт |
4 |
||||
|
Привод |
|||||
|
Электродвигатель редуктора |
|
||||
|
Скорость вращения, об/мин |
1430 |
||||
|
Мощность, кВт |
2,2 |
||||
|
Электродвигатель насоса охлаждения |
|
||||
|
Скорость вращения, об/мин |
2800 |
||||
|
Мощность, кВт |
0,125 |
||||

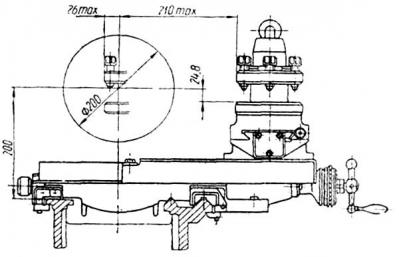

Рисунок 1 - Посадочные и присоединительные базы суппорта

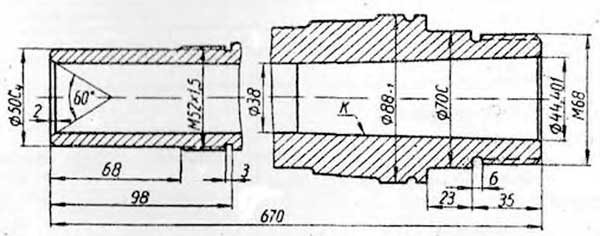

Рисунок 2 - ЛТ 10 Посадочные и присоединительные базы шпинделя
