Мембранные прессы серии air-system, air-system eco, cvm, cvm eco, vacuum plus

Мембранные прессы

Мембранные прессы серии AIR-SYSTEM, AIR-SYSTEM ECO, CVM, CVM ECO, VACUUM PLUS

Мембранные прессы для оклейки фасонных поверхностей Ormamacchine, созданные на основе опыта, накопленного компанией в этом особом виде обработки. Был разработан полный спектр прессов и без мембраны, 3 различные рабочие системы:

1) МАСЛО + МЕМБРАНА

Мембранный пресс с революционным запатентованным рабочим процессом для облагораживания фасонных панелей как пленками ПВХ, так и шпоном. Очень низкое потребление электроэнергии, автоматическое регулирование уровня жидкости, в зависимости от размеров панелей, абсолютная безопасность против возможной утечки жидкого теплоносителя, одновременно автоматическое загрузки и выгрузки, высокий удельный давление (20 кг / см) и простота использования делают этот станок уникальным.

2) ВОЗДУХ БЕЗ МЕМБРАНЫ

Назначение

Этот пресс предназначен для оклейки пленками ПВХ и для переноса рисунка на фасонные панели. Принцип работы не предусматривает использования мембраны, позволяет оклеивать сложных профили, а также исключает расходы, связанные с заменой мембраны. Достигать очень высоких температур (до 170 ° C), позволяет использовать это оборудование для облицовки пластиковыми материалами, которые только сейчас появляются на рынке (ABS). Система загрузки / разгрузки с одной и той же стороны, оснащена двумя лотками, позволяет исключить "мертвое время" и обеспечить управление станком только одним оператором. Вся установка управляется программируемым логическим контроллером (PLC), который позволяет задать с панели управления все рабочие параметры, такие как:

- включение станка в заданный час- Рабочая температура- Время предварительного нагривання- Время пресування- Давление фазы перед -нагриву- Давление максимальное рабочее

3) ВОЗДУХ + МЕМБРАНА

Пресс разработан для облицовки фасонных панелей как пленками ПВХ, так и шпоном. Использование мембраны нужно только для наклеивания шпона. Станок снабжен системой для быстрой установки / снятия мембраны, таким образом, можно переключаться с одной системы обработки на другую в течение нескольких минут. Это станок, как и предыдущий, руководствуется программируемым логическим контроллером, который позволяет устанавливать различные параметры, перечисленные выше, непосредственно с панели управления. Вся гамма мембранных прессов зарекомендовала себя с лучшей стороны и утвердилась на рынке благодаря своим особенностям: снижение эксплуатационных расходов, повышение производительности, общая безопасность, и поводом намного больше, чем традиционные мембранные прессы, и все это при высокой конкурентоспособности с точки зрения цены.

Выпускается широкий ассортимент прессов, включая модель air system и модель air system AUTOMATION, которые отличаются по степени автоматизации управления.

ПРЕСС ДЛЯ ОБЛИЦОВКИ

ПРЕСС ДЛЯ ОБЛИЦОВКИ ДЕТАЛЕЙ 3D

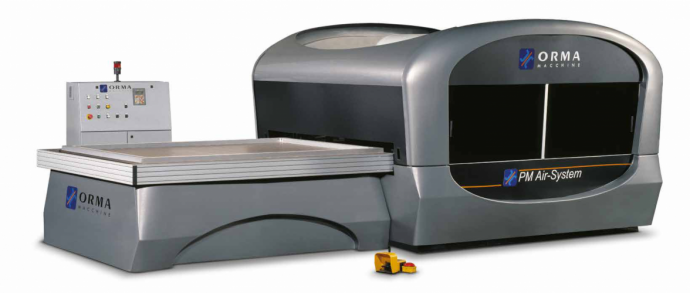

МОДЕЛЬ AIR SYSTEM

Модель air system в основном работает двумя способами:

1) воздух без МЕМБРАНЫ

Принцип работы

Принцип работы не предусматривает применения мембраны, позволяет облицевать даже те панели, трудно поддающихся обработке, и кроме этого, снижает затраты на ее замену. Возможность достижения очень высоких температур. Система загрузки / разгрузки с одной и той же стороны и использования двух лотков позволяет устранить простой и управлять всей установкой только одному оператору.

Вся установка управляется программируемым логическим контроллером (ПЛК), который позволяет устанавливать с пульта управления все рабочие функции:

- Предварительное включение пресса в установленное время, - Рабочая температура, - Время предварительного нагрева; - время прессования, - Минимальное давление в ходе предварительного нагрева; - Максимальное рабочее давление; - установка скорости узла загрузки. < / p>

2) С ВОЗДУХОМ + МЕМБРАНА

В этом случае пресс может использоваться для облицовки профилированных панелей, как полимерной пленкой (ПВХ), так и шпоном.

Применение мембраны

Применение мембраны нужно исключительно для наклеивания шпона.

Станок оснащен системой быстрого крепления / снятия мембраны, таким образом можно перейти от одной системы работы к другой в течение нескольких минут.

Эта установка, как и предыдущая, управляемая программируемым логическим контроллером (ПЛК), что позволяет установку параметров, названных

выше, непосредственно с пульта управления.

AIR SYSTEM ECO

AIR SYSTEM ECO

ОПЦИИ

УВЕЛИЧЕННЫЙ ФЛАНЕЦ

Дополнительно возможно оснастить модель AIR SYSTEM ECO высоким фланцем и получить возможность обработки деталей толщиной до 180 мм.

Устройство

Устройство состоит из набора фланцев, устанавливаемых друг на друга, таким образом, оператор может легко менять высоту камеры, в зависимости от выполняемой обработки.

Вращающийся магазин для нескольких рулонов ПВХ

PIN SYSTEM (MANUAL)

представляет собой уникальное и недорогое решение вопроса опорных шаблонов для панелей, которые необходимо покрыть термопластичным материалом. Система состоит из оцинкованного, просверленного и фрезерованного металлического листа, на который устанавливаются латунные элементы в форме усеченного конуса. Данные элементы можно легко перемещать по поверхности без необходимости их подъема. Указанный выше металлический лист крепится на загрузочном лотке пресса, а поперечное и продольное фрезерование, а так же и отверстия, предназначенные для распределения вакуума, используются как метки для определения положения латунных элементов. Установив панели на место, элементы вручную собираются под ними. Эта удобная и функциональная система основывается на технологии магнитных полей, и стала возможной благодаря последним достижениям в области синтетических материалов.

ГРУППА СКЛАДИРОВАНИЮ ПВХ

Возможность установки

Возможность установки до двух рулонов пленки, помещенных на вращающиеся опоры, оборудованы механической блокировкой. Конструкция из сварных труб укомплектована колесиками, для облегчения возможного перемещения. Группа может поставляться с устройством отрезка ПВХ, приводится в действие вручную или автоматически, с движением ножа с помощью пневматического поршня.

ГРАНУЛЯТОР ДЛЯ ПВХ

По запросу возможна поставка данного приспособления. Гранулятор - это устройство, предназначенное для измельчения кусков и отходов пластиковых материалов с минимальными затратами энергии. Устройство состоит из загрузочной воронки, камеры резки и приспособления для сбора материала.

Технические характеристики

Технические характеристики

* - Опция

Термоформовочная прессы

Термоформовочная прессы Ormamacchine, серии CVM, представляют собой эффективное решение для оклейки и изготовление многослойных гнуто-клееных деталей по технологии горячего прессования. Линейка состоит из 3 моделей: CVM 1 и CVM 2, CVM ECO, каждая в нескольких рабочих размерах (3000x1300 мм и 3500x1300 мм). Станки оснащены вакуумным насосом высокой производительности, простые в использовании и оборудованы всеми необходимыми механизмами для контроля и управления на различных этапах работы.

CVM 1 и CVM 2. Модели с переворотным рабочим столом.

Обе модели схожи по типу механической конструкции и снабжены системой переворота рабочего стола (см. Схему операции). Загрузка материала производится при открытой мембране и после ее закрытия, стол переворачивается, и деталь оказывается в нижней части корпуса станка, где находится система нагрева для высушивания клея. Версия CVM 2 снабжена дополнительным фланцем с мембраной, который позволяет выполнять загрузку второй детали во время высушивания предварительной загрузки, позволяет удвоить производительность.

Пример вращения стола

CVM ЕСО

CVM ЕСО Базовая модель с недвижимым рабочим столом

представляет собой более дешевый вариант: рабочий стол, изготовленный соответствующим образом для создания разряжения; промежуточный фланец, на котором установлена ??резиновая мембрана; и верхняя крышка с системой нагрева для высушивания клея.

VACUUM PLUS

Станок предназначен для оклейки фрезерованных накладок пленками ПВХ. В стандартной версии используется единый лист ПВХ, что позволяет выполнить вакуумный цикл. По запросу может быть установлен мембранный комплект. С этим приспособлением возможно оклеивать детали кусками пленки ПВХ, нарезанными в размер, и, таким образом, уменьшить отходы пленки или работать со шпоном.
