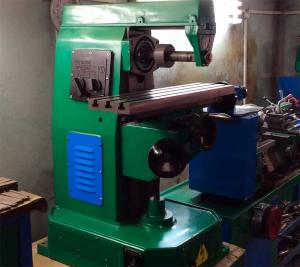

НГФ-110 (Ш4) фрезерный станок

Настольный горизонтальный фрезерный станок НГФ-110 (Ш4) – это специальное оборудование, предназначенное для производственного обучения в средней школе и других профильных учебных заведениях. Позволяет выполнять фрезерные операции обработки вертикальных и горизонтальных плоскостей, пазов и других поверхностей фрезами.

Особенности модели

На станке НГФ-110 (Ш4) можно производить обработку следующими типами фрез:

• торцевыми;
• угловыми;
• цилиндрическими дисковыми;
• концевыми;
• фасонными.

На станке разрешается обрабатывать только сталь, цветные металлы и сплавы, не образующие при обработке стружку в виде пыли. При работе на станке необходимо соблюдать меры безопасности.

Описание станка

• Рабочая поверхность стола 400х100 ±2,0мм
• Габаритный размер 685х640х925 ±10 мм.
• Масса 240кг ±10%.
• Подача стола – ручная.
• Шесть ступеней скоростей шпинделя.

Основные узлы

Базовый узел - стойка, на которой монтируются все остальные узлы и механизмы станка, жестко закреплена в трапециевидном основании. В верхнем отсеке монтируется коробка скоростей, которая обеспечивает регулирование частоты вращения шпинделя от 125 до 1250 об/мин. В нижнем отсеке – трехфазный короткозамкнутый асинхронный электродвигатель.

Шпиндель станка представляет собой двухопорный полый вал.

Механизм подачи

На консоли установлен стол с салазками. Стол перемещается в трех направлениях по направлениям салазок (продольно), вместе с салазками по направляющим консоли (поперек) и вместе с консолью по направляющим стойки (вертикально). В верхней части стойки так же установлен хобот, который можно перемещать по направляющим стойки вручную. В переднем конце хобота установлена серьга, в опору которой закрепляется свободный конец оправки, предназначенной для крепления цилиндрических дисковых и других фрез.
