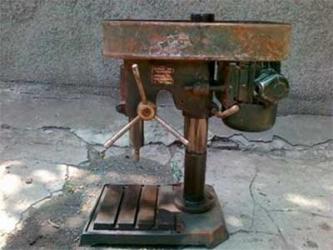

НС 12 сверлильный станок

Назначение настольно сверлильного станка модели НС 12 - сверление отверстий диаметром не более 12 мм в небольших по размеру деталях из черных и цветных металлов.

Устройство

Настольно сверлильный станок состоит из следующих основных узлов:

• Бабка шпинделя
• Колонка и плита
• Шпиндель
• Привод
• Местное освещение

Особенности конструкции

К одной стороне бабки шпинделя крепится шпиндельный узел и механизм подъема. Данный механизм предназначен для перемещения бабки шпинделя по колонке. Сзади к бабке закреплен электродвигатель.

Колонна закреплена на плите зажимом, в самом зажиме колонна фиксируется двумя болтами. Если необходимо повернуть колонну - зажим болтов ослабляют, поворачивают в требуемое положение колонну совместно с бабкой, после чего болты обратно фиксируют.

Шпиндельный узел располагается в корпусе бабки. Сам шпиндель смонтирован в гильзе на шарикоподшипниках. Вращается шпиндель от привода электродвигателя через шлицевое соединение. Шпиндель подается вручную посредством вращения штурвала.

Гайка предназначена для снятия сверлильного патрона с корпуса шпинделя.

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находится шкив, который соединяется со шкивом шпинделя клиновидным ремнем. В станке предусмотрено местное освещение.
