ОТ 5 токарный станок
Станок ОТ-5 предназначен для проведения металлообработки заготовок с повышенной точностью. Согласно техническим характеристикам, максимальный диаметр обработки составляет 250мм (над станиной). Станок подвижной, облегченной конструкции, применяется, главным образом, для ремонтных целей.

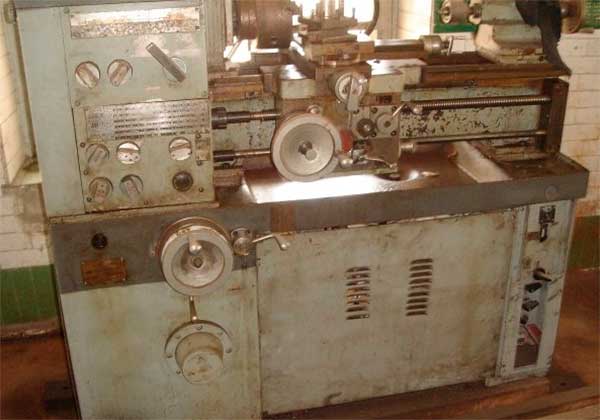

Рисунок - Станок токарный ОТ 5
Кинематическая схема
Кинематическая схема станка реализует вращение шпинделя и насоса системы подачи охлаждающей жидкости, перемещение инструмента.
Крутящий момент от двигателя главного движения посредством клиноременной передачи передается через зубчатую муфту на входной вал вариатора. Изменения числа оборотов вращения происходит посредством перемещения подвижного диска шкива вариатора. От вариатора движение передается к шпинделю. Вращательное движение, преобразуемое в движение подачи передается от выходного вала вариатора.
Приспособления
В базовую комплектацию станка входит несколько приспособлений. Трехкулачковый патрон для закрепления тел вращения. Цанговый зажим для закрепления прутков. Для возможности обработки деталей по упору, предлагается продольный упор, устанавливающийся на станине.
Электрооборудование
Станок подключается к общей силовой сети, напряжением 220В или 380В. Напряжение сети локального освещения 12В. Движения в станке реализуются от двух асинхронных электродвигателей. Для сокращения количества ремонтов, необходимо периодически проводить осмотр электооборудования и механизмов станка.
Скачать Руководство, паспорт на станок токарный повышенной точности ОТ 5
