Рамочные прессы futura cnc evolution

Представляем вашему вниманию новое изделие ORMAMACCHINE: пресс для оконных и дверных рам, полностью автоматический ... начиная с первых этапов обработки и заканчивая выгрузкой готового изделия, мы назвали это рабочее оборудование "FUTURA EVOLUTION".

Этот рабочий инструмент был создан в соответствии и согласно последним исследованиям, которые утверждают, что соединение цилиндрическими шкантами является гарантией герметичности, однако, соединение может быть беспрепятственно выполнено по индивидуальным потребностям, а в некоторых случаях и упрощенное для других типов стыков, например: соединение шип / паз (закрытое / сквозное / открытое или с пятой), для соединения под углом 45 ° со шпонкой или комбинированных решений.

При разработке большое внимание было уделено также необходимости работать со все более сложными профилями в условиях соблюдения постановлений об экономии энергии.

В состав рабочего оборудования входят:

1 - Станция позиционирования и соединения с линиями профилювання.2 - Гидродинамический пресс с контролем размеров типа FUTURA CNC, оснащенный системой розвантаження.3 - антропоморфные робот.4 - устройство для нанесения клея и устройство, вставляет шпонки, если он есть .5 - Станция контроля качества готового изделия.

Полный цикл

Полный цикл состоит из следующих этапов:

Захват горизонтальной нижней детали, нанесения клея, размещенные на прессе, закрепленные детали пневматическими поршнями; - Захват вертикальной левой детали, вставка шкантов, размещенные на прессе, закрепленные детали пневматическими поршнями; - выполнение этих же действий с другой вертикальной, а также горизонтальной верхней деталью; - прессование по размеру рамы, - Разгрузка готовой рамы и ее размещения на станции контроля качества.

Возможна обработка рам, в которых требуется 1 поперечная балка или стойка посередине. Рабочее оборудование через специальное программное обеспечение получает данные о профилирования деталей непосредственно из программ, разработанных производственным отделом. Установка может быть оборудована автоматическими системами контроля с отображением размеров, качества и формы профилированных деталей.

FUTURA CNC EVOLUTION

FUTURA CNC EVOLUTION

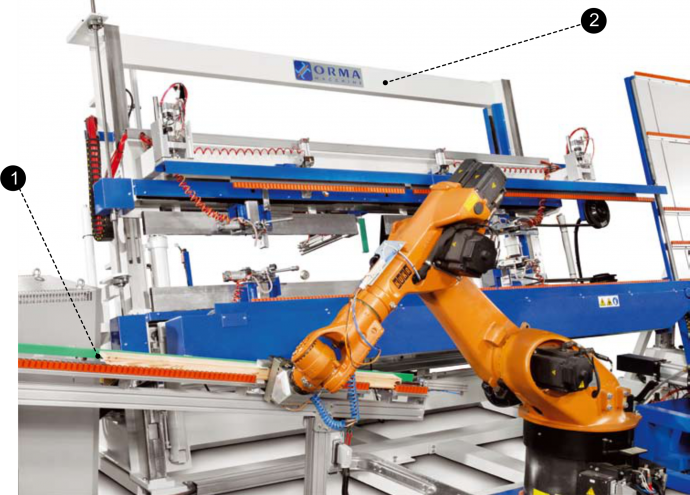

• Станция соединения с линиями профилирования (1). Стол для объемного отображения с контролем с помощью датчиков, обеспечивает точное расположение отдельных деталей, поступающих из линий.

• ГИДРОДИНАМИЧЕСКИЙ ПРЕСС FUTURA CNC (2)

• Стандартные размеры: 3000 x 1700 мм, 3000 x 2000 мм, 3500 x 2000 мм, 3500 x 2500 мм; большие размеры по требованию; - закрепление деталей пневматическими поршнями, - Система разгрузки с пневматическими захватами и ленточным конвейером, - Возможны шаблоны для прижима, предназначенные для обработки полуфабрикатов; - покрытие поверхностей для обработки предварительно окрашенных рам; - проверка вертикальных и горизонтальных размеров в миллиметрах ; - Полностью автоматическая установка и подготовка машины к следующему циклу - возможность выполнения различных циклов прессования в зависимости от типа соединения, - ПЛК с сенсорной клавиатурой и цветным графическим дисплеем, - Последовательные порты для выполнения сетей profibus, - Конструкция с одним горизонтальным толкателем руководствуется зубчатыми рейками, горизонтальными цилиндрами и упорными уголками, самоцентрируемыми с помощью бесконечного винта и гидравлического двигателя.
