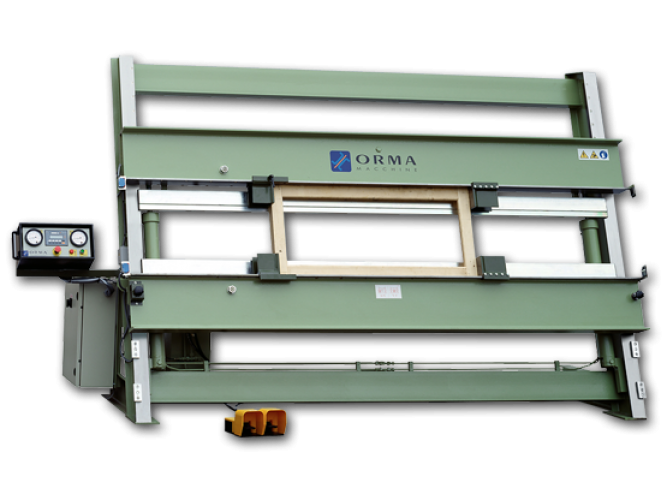

Рамочные прессы futura, futura eco, futura ra
На основе приобретенного опыта изготовления сборочных вайм с единственной рабочей траверсой, появился станок FUTURA с новыми рабочими характеристиками и конструкцией, разработанной для работы с большим усилием.
Рамочные прессы futura, futura eco, futura ra
Единственная траверса вертикального давления, обеспечивает равномерное распределение давления по всей детали, приводится в действие 2 гидравлическими цилиндрами. Единственная нижняя опорная балка может быстро устанавливаться по высоте с помощью рычага на 3 уровне, для обеспечения наиболее удобного для оператора рабочего положения.
Два гидравлические цилиндры используются, как на этапе установки правых боковых упоров, так и на этапе горизонтального прессования. Левые боковые упорные уголки оснащены эксцентриком и пальцем для их быстрой установки на траверсах.
Поиск размеров и цикл сборки происходят автоматически и запускаются командой от кнопки или педали. Фаза прессования регулируется с помощью специального таймера. Серийно устанавливается дифференцированное регулирование давления для вертикальных цилиндров (с помощью манометра) и боковых цилиндров (с помощью клапана).
ПАНЕЛЬ УПРАВЛЕНИЯ
Главной особенностью нового пульта управления является компьютеризированный блок ввода данных, регулировок и управления всеми функциями станка с помощью дисплея "touch screen" . Ввод данных, необходимых для работы ваймы, осуществляется простым касанием пальца к экрану и включает:
- Задание рабочего давления по вертикали и горизонтали; - возможность выбора 1 из 4 рабочих циклов, - Задание времени прессования, - Задание вертикального и горизонтального открывания в конце рабочего цикла, - Задание вертикального и горизонтального открывания во время рабочего цикла; - выбор времени цикла предварительной сборки (если функция установлена) - Сигнализация о возможных неисправностях, - Выбор из 5 языков отображения информации.
На основе стандартной модели Futura был разработан пресс, названный FUTURA ECO. Особенностью данной ваймы, помимо сохранения всех технических характеристик базовой модели (идентичный рабочее давление и одинаковая механическая конструкция), является ниже закупочная цена. Для достижения этого стандартная панель управления серии Futura была заменена подвесной кнопочной панелью. На станке этого типа все действия: подъем / опускание подвижной балки и подача давления на горизонтальные цилиндры, осуществляется кнопками панели управления. Рабочее давление измеряется манометрами, расположенными на гидравлическом блоке.
Технические характеристики
|
FUTURA |
|||||
|
Макс. робчи размеры, мм |
3000x1700 |
3000x2000 |
3500x2000 |
3500x2500 |
|
|
Вертикальные цилиндры |
SERIE L |
2 o 90 мм 800 мм 11,5 т |
2 o 90 мм 1100 мм 11 , 5 т |
2 o 90 мм 1100 мм 11,5 т |
2 o 90 мм 1300 мм 11,5 т |
|
SERIE P |
2 o 90 мм 800 мм 14 т |
2 o 90 мм 1100 мм 14 т |
2 o 90 мм 1100 мм 14 т |
2 o 90 мм 1300 мм 14 т |
|
|
Горизонтальные цилиндры |
SERIE L |
2 o 65 мм 1200 мм 2,1 т |
2 o 65 мм 1200 мм 2,1 т |
2 o 65 мм 1500 мм 2,1 т |
2 o 65 мм 1500 мм 2,1 т |
|
SERIE P |
2 o 65 мм 1200 мм 6 т |
2 o 65 мм 1200 мм 6 т |
2 o 65 мм 1500 мм 6 т |
2 o 65 мм 1500 мм 6 т |
|
|
Мощность двигателей, л.с. |
2 |
2 |
2 |
2 |
|
|
Максимальные габаритные размеры, мм |
3800 x 1200 x 2360 h |
3800 x 1250 x 2650 h |
4300 x 1250 x 2650 h |
4300 x 1550 x 3150 h |
|
|
Вес, кг |
1500 |
1600 |
1850 |
2000 |
|
