Techno block house
Обрабатывающие центры с ЧПУ с восемью интерполированное осям ДЛЯ выборе венечных СОЕДИНЕНИЙ В брусовые дома (блок хауз). Автоматическое перемещение заготовок.
Techno Block House

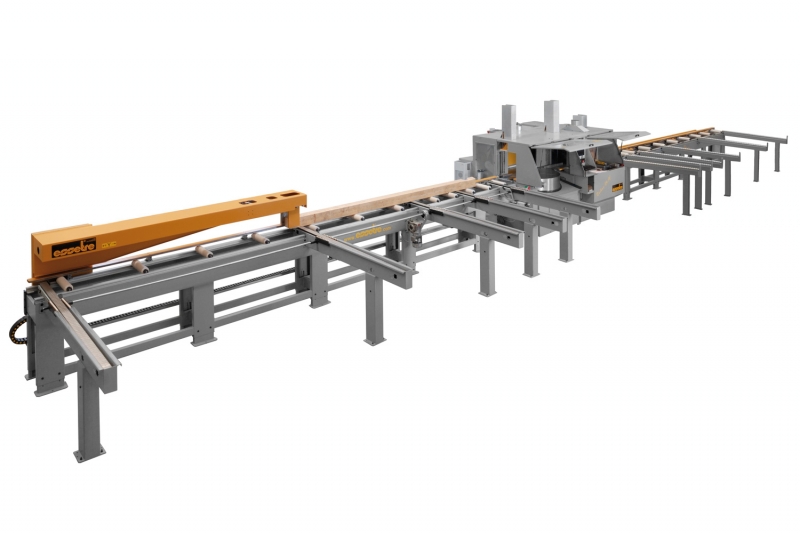

Techno Block House - запатентованный обрабатывающий центр, который специально проектировался для выполнения коронарного соединения "блок хаус", в балках с максимальным сечением 320 X 250 мм, в полностью автоматизированном быстрому цикле, обеспечивая высокую производительность и исключая простой. Загрузка брусьев в зону обработки автоматическое, благодаря зажима, управляемом ЧПУ, который настраивается согласно сечением заготовки. Обрабатывающий центр Techno Block House имеет каркас сделан из массивных сварных металлических элементов с высокой прочностью и стабильностью и оснащен пристальным группой с пилой O 1000 мм и двигателем мощностью 23 кВт и частотой вращения 1400 об. / Мин., Которая может выполнять как прямые так и наклонные резы под углом от -350 ° до + 350 °. Пила также может занимать положение для пожилых реза под углом + 45 °. Также есть две фрезерные группы (одна вертикальная и одна горизонтальная) работающих одновременно осуществляя обработку (фрезерование) "блок хауза". Каждая из групп оснащена двигателем мощностью 23 кВт и частотой вращения 4.000 об. / Мин. Каждая группа дает возможность установки фрез для обработки «блок хауза» максимального размера 350X320 мм.
Кроме этого обрабатывающий центр оснащен Одним горизонтальным сверлильный узлом мощностью 4,4 кВт и частотой вращения 3000 об. / Мин. с креплением инструмента типа ERG 40 и возможностью установки сверл максимального диаметра O 60 мм. Один фрезерный узел "волчок" мощностью 16 кВт и частотой вращения 9000 об. / Мин. для выполнения фронтального фрезерования.
Techno block house
Опционально могут быть установлены следующие группы: Один дополнительный горизонтальный сверлильный узел мощностью 4,4 кВт и частотой вращения 3000 об. / Мин. с креплением инструмента типа ERG 40 и возможностью установки сверл максимального диаметра O 60 мм. Одна двойная горизонтальная фрезерная группа (вместо фрезерной группы «волчок» в зависимости от размеров фрез установленных в фрезерном узле «блок хаус») для выполнения соединительных пазов в балках перекрытия. Одна вертикальная подрезная группа, во избежание сколов на протяжении выполнения резов с помощью пилы. Как только обработка закончена, брус автоматически транспортируется на выходной роликовый конвейер, и в завершение, сдвигается на боковые опоры с помощью специального пневматического устройства. Обрабатывающий центр Techno Block House оснащен системой подключения аспирации, состоящий из 5-ти входов O 200 мм (плюс один дополнительный вход O 120 мм в случае установки двойного горизонтального фрезерного узла Z4) инновационная пневматическая система, способная удалить обрезки с зоны резания, без прерывания рабочего цикла. Пользователь должен обеспечить аспирационную установку со скоростью 35 м / с. Максимальная установленная мощность обрабатывающего центра Techno Block House составляет 90 кВт. Обрабатывающий центр руководствуется промышленным числовым программным управлением, которое предоставляет ему высокой гибкости.
ТЕХНИЧЕСКИЕ ДАННЫЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
Восемь управляемых осей (девять управляемых осей в случае установления двойной горизонтальной поперечной фрезерной группы Z4) |
X1, X2, X3, Y, B, C , Z2, Z3 |
|
|
Перемещение по оси Y (зажим) |
мм |
8000 |
|
Скорость на оси Y (зажим) |
м / мин. |
80 |
|
Вращение по оси В (пила ) |
° |
0 - 45 |
|
Вращение по оси С (пила) |
° |
350 |
|
Перемещение по оси X1 (поперечное движение пилы) |
мм |
250 |
|
Скорость на оси X1 (поперечное движение пилы) |
м / мин. |
40 |
|
Перемещение по оси X2 (блок хаус) |
мм |
925 |
|
Скорость на оси X2 (блок хауз) |
м / мин. |
40 |
|
Перемещение по оси Z2 (блок хаус) |
мм |
600 |
|
Скорость на оси Z2 (блок хаус) |
м / мин. |
40 |
|
Перемещение по оси X3 ??(блок хаус) |
мм |
600 |
|
Скорость на оси X3 ??(блок хаус) |
м / мин. |
40 |
|
Перемещение по оси Z3 (блок хаус) |
мм |
775 |
|
Скорость на оси Z3 (блок хаус) |
м / мин. |
40 |
|
Перемещение по оси Z4 (двойная горизонтальная поперечная фрезерная группа) * |
мм |
300 |
|
Скорость на оси Z4 (двойная горизонтальная поперечная фрезерная группа) * |
м / мин. |
40 |
|
Максимальный сечение обрабатываемой заготовки |
мм |
320x250 |
|
Мінімальний сечение обрабатываемой заготовки |
мм |
50x50 |
|
Мінімальна длина обрабатываемой заготовки |
мм |
500/1000 |
|
Установленная мощность (90 кВт) |
В 400/50 Гц ± 5% |
|
|
Потребление воздуха (6 бар) |
л / мин. |
200 |
* опция в соответствии с размерами установленных режущих инструментов узла блок хаус
