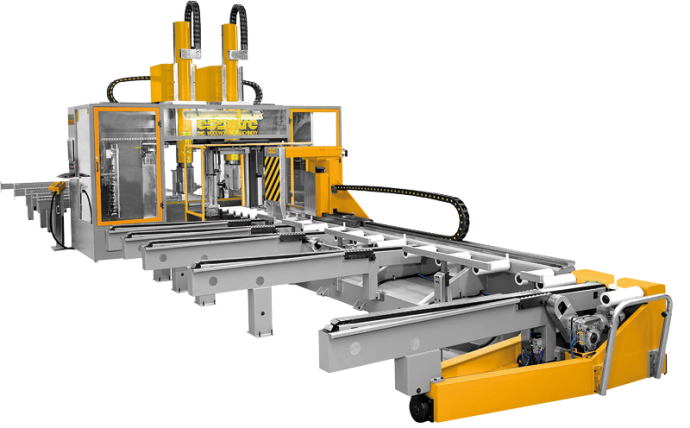

Techno pf Автоматический деревообрабатывающий комплекс
Techno PF - обрабатывающие центры с ЧПУ с неподвижной портале автоматической загрузки-выгрузки бруса и ОДНОЙ 5-ТИ осевой фрезерной ГОЛОВОЙ
Машина, спроектированная для высокопроизводительного производства, обеспечена одной 5-ти осевой фрезерной головой или двумя независимыми 5-ти осевыми головами оснащенными магазином для смены инструмента. Система запатентованных "щипцов", управляемых ЧПУ, позволяет зажимать и обрабатывать балки неограниченной длины.

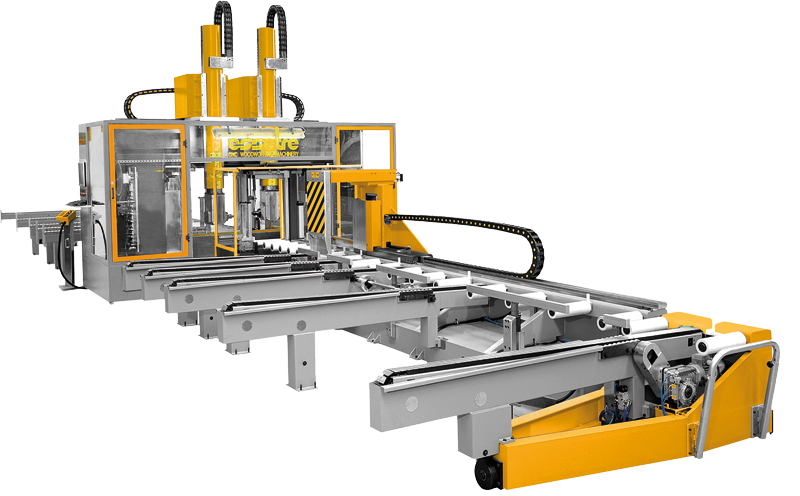

Techno pf Автоматический деревообрабатывающий комплекс
Даже только с одной 5-ти осевой фрезерной головой, машина может осуществлять все обработки, предусматриваемых на балках. Запатентованный пыльцевой узел позволяет позволяет резать брусья пилой диаметром 450 мм. Новый соответствующую защиту согласно нормам СE снижает уровень шума и пыли от машины, а обрезки удаляются с помощью моторизованного горизонтального ленточного транспортера. Машина оснащена Электроприводы с жидкостным охлаждением мощностью 12 кВт и частотой вращения 7000 об. / Мин. и регулировкой частоты вращения от 1000 до 18000 об. / мин. через инвертор 22 кВт. Электрический шкаф оснащена кондиционером, что позволяет машине работать как при высоких, так и при низких температурах.
ТЕХНИЧЕСКИЕ ДАННЫЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
8 управляемых осей |
X - 4Y - Z - B - C |
|
|
Перемещение по оси X |
мм |
2700 |
|
Перемещение по оси Y1 на входе |
мм |
5500 |
|
Перемещение по оси Y2 на выходе |
мм |
5500 |
|
Перемещение по оси Z < / td> |
мм |
1550 |
|
Вращение на оси B |
° |
260 |
|
Вращение на оси C |
° |
540 |
|
Максимальные размеры заготовки Движение Х Ширирина Х Высота |
мм |
неограниченное Х 400 Х 800 |
|
Стандартные мин. размеры заготовки |
мм |
70x70 |
|
Опционные мин. размеры заготовки |
мм |
45x45 |
|
Швидкість на оси X |
м / мин. |
70 |
|
Скорость на оси Y |
м / мин. |
100 |
|
Скорость на оси Z |
м / мин. |
32 |
|
Электричество |
В 400/50 Гц ± 5 % |
|
|
Потребление воздуха (6 бар) |
л / мин. |
400 |
