Techno turn ЧПУ деревообрабатывающий центр
Инновационные обрабатывающие центры с ЧПУ защищены патентами ЕВРОПЕЙСКОГО СОЮЗА, оборудованы шестью интерполированными осям и неподвижным порталом. Позволяет обрабатывать брус по 6 поверхность без его вращения.
Компактность
Многочисленные требования к компактности, скорости и гибкости, относящиеся отраслью обработки балок, толкнула Essetre, на развитие новой концепции машины.
Techno turn ЧПУ деревообрабатывающий центр
Techno Turn

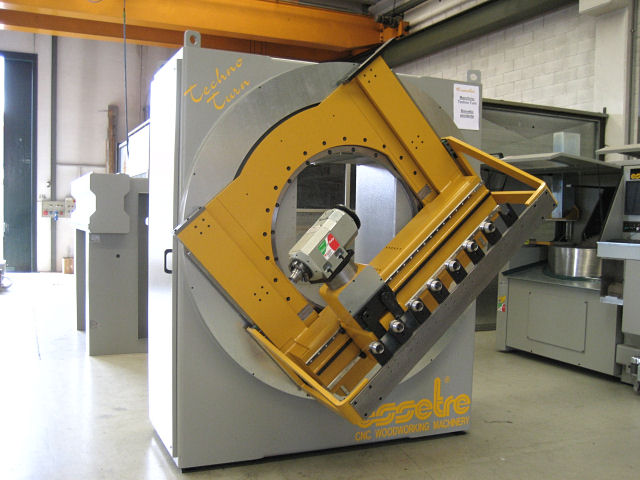

Techno Turn - машина, управляемая ЧПУ, защищена патентом Европейского Союза, чрезвычайно малых размеров, которая позволяет обрабатывать балки, имеющие максимальный сечение 300 X 400 мм и неограниченную длину.
В крепкой и надежной сварной конструкции портальной рамки установлено, управляемое ЧПУ прецизионное кольцо, вращается на 360 °, на котором установлена ??инновационная фрезерная голова "TURN".
Фрезерная голова "TURN"
Фрезерная голова "TURN" позволяет фрезеровать и резать по всем 6 ПОВЕРХНОСТЯХ БРУСА без необходимости переворачивания заготовки.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
|
8 управляемых осей |
X - 2Y - Z - B -C |
|
|
перемещений по оси X |
мм |
2100 |
|
перемещений по оси Z |
мм |
1250 |
|
Вращение на оси B |
° |
260 |
|
Вращение на оси C |
° |
540 |
|
Максимальные размеры заготовки Движение Х Ширирина Х Высота |
мм |
Неограниченное Х 300 Х 400 |
|
Скорость на оси X |
м / мин. |
70 |
|
Скорость на оси Y |
м / мин. |
100 |
|
Скорость на оси Z |
м / мин. |
32 |
|
Электричество |
В 400/50 Гц ± 5% |
|
|
Потребление воздуха (6 бар) |
л/хв. |
400 |
Спеціальний двигатель с двумя независимыми выходами (A - B)
- Выход A: Крепление инструмента типа HSK 63F для автоматической замены инструмента управляемой ЧПУ и регулирования частоты вращения от 1000 до 18000 об. / мин.
- Выход B: фланец для крепления для пилы с максимально допустимым диаметром 600 мм. Регулирование частоты вращения от 1000 до 4000 об. / мин.
- Электроприводы 12 кВт при 7000 об. / мин.
- Регулирование частоты вращения от 1000 до 18000 об. / мин.
- Жидкостное охлаждение
