тв 16 электрооборудование

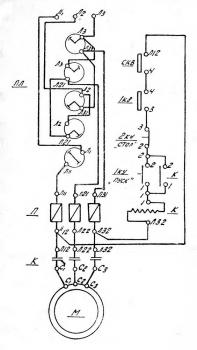

Электросхема станка тв 16 обеспечивает включение станка, реверс электродвигателя, защиту от коротких замыканий и от понижения напряжения в сети, а также блокировку.

Электрооборудование станка ТВ-16 состоит из следующих аппаратов:

• реверсивного пакетного переключателя „пп“ предназначенного для включения станка в сеть, а также для реверса электродвигателя;
• предохранителей „п“ служащих для защиты станка от коротких замыканий;
• магнитного пускателя „к“ предназначенного для пуска и остановки станка, посредством кнопки „пуск" (1КУ) и кнопки „стоп" (2КУ).

Кроме того, магнитный пускатель „к“ осуществляет нулевую защиту.

Блокконтакты „1КВ“ и „2КВ“, выключающие станок при открывании дверки стола или дверки механизма подач.

Повторный пуск станка можно осуществить только при закрытых дверках.

Напряжение от сети подводится к клемной колонке к клеммам с надписями Л₁; Л₂; Л₃.

Для безопасности работы станок должен быть заземлен, для чего на боковой стенке стола предусмотрена колодка для подвода заземляющего провода. Она должна быть соединена с заземляющими винтами обеих панелей и со станком.

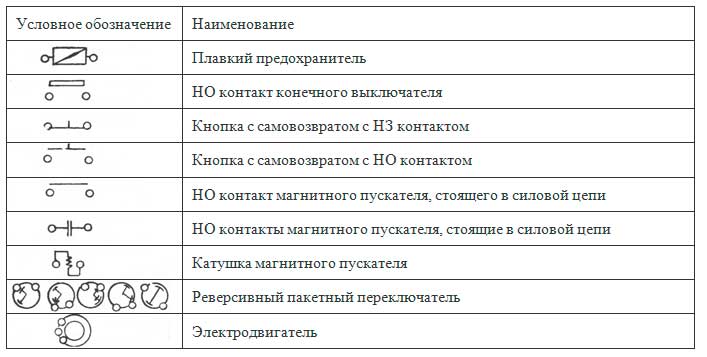

Таблица - условные обозначения элементов схемы станка
