ТВ 4 чертежи
ОбсудитьЧертежи основных узлов
Фартук
С помощью фартука можно производить механическую и ручную продольную подачу суппорта ходовым валиком и продольную механическую подачу ходовым винтом.

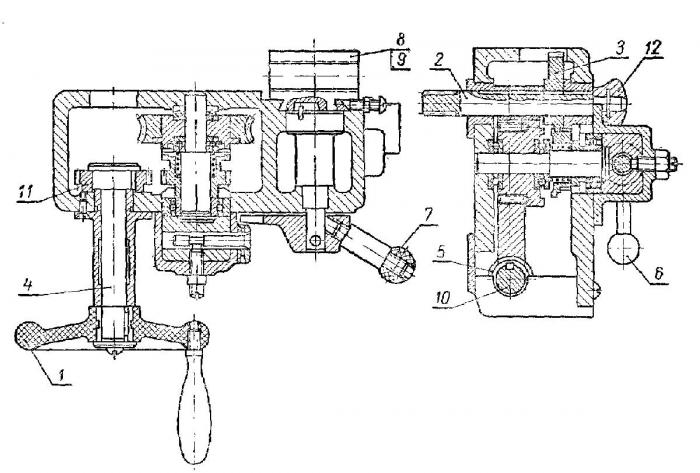

Рисунок 1 - фартук станка ТВ 4
Коробка подач
Механизм коробки подач позволяет получить продольную подачу суппорта и дает возможность нарезать метрическую резьбу.

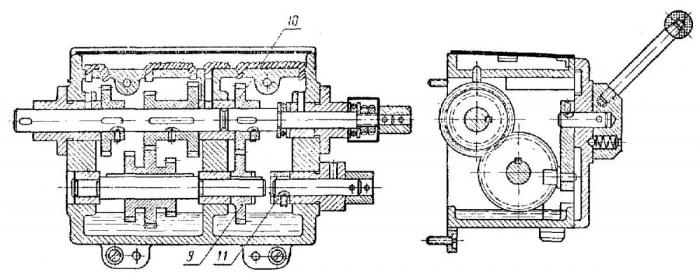

Рисунок - Коробка подач ТВ 4
Передняя бабка
В передней бабке совмещена коробка скоростей и шпиндельный узел. Вращение передается от электродвигателя на шкив входного вала передней бабки, далее, через блоки шестерен движение передается на шпиндель.

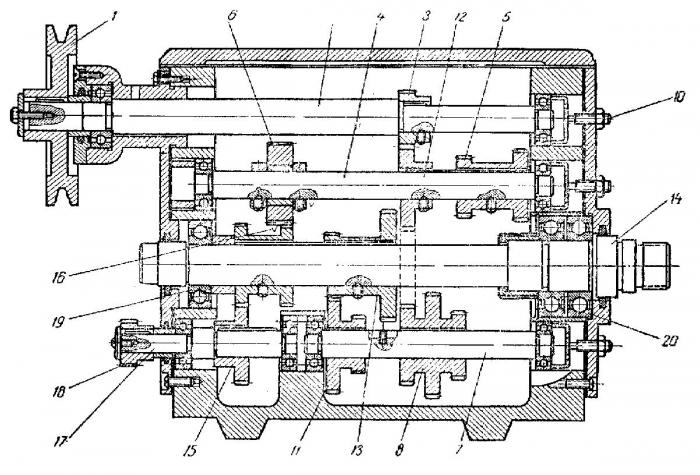

Рисунок - Передняя бабка станка
Суппорт
Суппорт предназначен для закрепления и перемещения резца.
Рисунок - Суппорт станка
Задняя бабка
Задняя бабка предназначена для поддержания конца обрабатываемой детали.

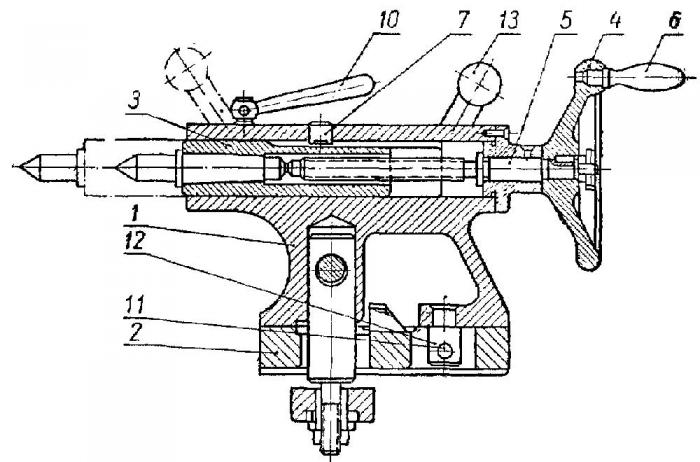

Рисунок - Зданяя бабка
Чертежи быстроизнашивающихся деталей
Рабочие поверхности деталей станка в процессе работы постоянно подвергаются механическому воздействию, что впоследствии приводит к образованию микротрещин, выкрашиванию металла, образованию сколов, изменению геометрии детали и т.д.
Быстроизнашивающиеся детали просты в изготовлении. Их замена и монтаж не вызывает больших сложностей.
