ТВ 4 схема

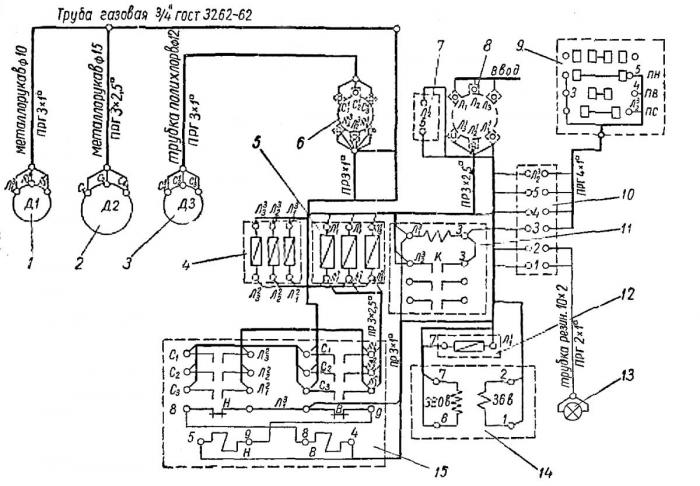

Описание схемы

Ввиду простоты электросхемы ее действие не описывается.

Подключение станка к электросети производится включением вводного выключателя ПВЗ-25.

Защита

Защита электрооборудования станка от коротких замыканий осуществляется плавкими «предохранителями НПН-60, ПН-50-1 и ПН-50-0.5.

Общие сведения

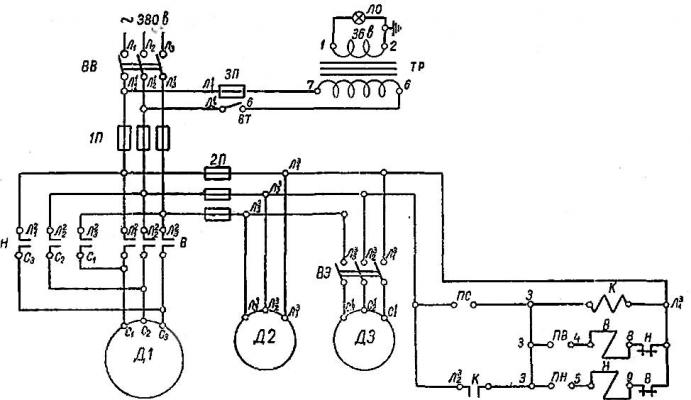

На станке установлены 3 трехфазных короткозамкнутых асинхронных электродвигателя на напряжение 220—380 в (рис. 18); Д1 — главный электродвигатель типа АОС 51/4 исполнения Щ2, мощностью 4,5 кет, 1335 об/мин; Д2 — электронасос смазки типа ПА-22, мощностью 0,125 кВт, 2700 об/мин ДЗ — электронасос подачи охлаждающей жидкости, типа ПА-22, мощностью 0,125 кВт, 2700 об/мин.

Электрооборудование станка смонтировано на напряжение 380 В.

В случае необходимости станок с электрооборудованием на напряжение 220 В может быть выполнен только по особому заказу.

Указания по обслуживанию электрооборудования

Перед осмотром электроаппаратуры надо полностью отключить станок от питающей сети.

Электрооборудование необходимо содержать в чистоте, ежемесячно производить очистку от пыли и грязи, проверять состояние изоляции, надежность контактов и заземления.

При осмотре электродвигателей необходимо обратить внимание на подшипники, очищать сухой тряпкой и ручным мехом или пылесосом обмотку двигателей от пыли и грязи.

Заменять смазку шарикоподшипников не реже двух раз в год. В случае износа шарикоподшипников следует заменить их новыми.

Промывание обмоток электродвигателей бензилом или керосином не рекомендуется, так как это сопряжено с разъеданием слоя изоляции и сокращением срока работы электродвигателей.

Не реже одного раза в декаду нужно проверять состояние электропроводов. Во избежание нагрева и окисления контактов, последние должны быть плотно прижаты. Необходимо также регулярно проверять состояние болта заземления.

Смазывать контакты нельзя, так как это сокращает срок их службы. При образовании на контактах медных капель или потемнения они должны быть зачищены бархатным напильником или наждачным полотном.

Поверхности стыка сердечника якоря пускателя должны смазываться машинным маслом и затем вытираться насухо во избежание появления ржавчины. Ржавчина и засорение магнитной системы вызывают усиление гудения последней.

Электроаппаратура, вышедшая из строя, должна быть своевременно заменена новой.
