ТВ 6 регулировка

Регулировка шпинделя

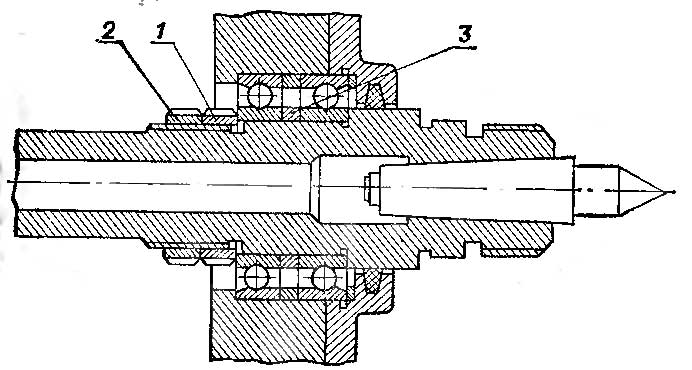

Устранение радиального и осевого зазора подшипников передней опоры шпинделя осуществляется гайкой 1 и контргайкой 2 (рис. 1).

При появлении в процессе работы станка вибраций шпинделя необходимо проверить затяжку гаек 1 и 2.

Если затяжкой гаек вибрация шпинделя не устраняется, это говорит о том, что износились подшипники передней опоры шпинделя и станок требует ремонта.

Зазор в подшипниках передней опоры шпинделя устраняется шлифовкой горцев компенсационного кольца 3.

Натяжение ремней

Для продления срока службы клиноременной передачи и более полного использования электродвигателя по мощности необходимо следить за натяжением ремня и своевременно подтягивать его.

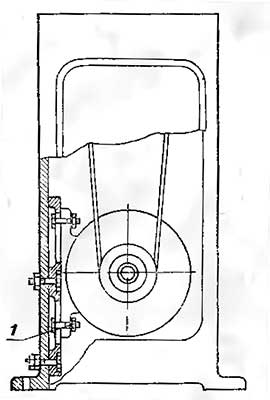

Для натяжения ремня отпустить гайки 1 болтов, крепящих электродвигатель к салазкам, создать необходимый натяг (10 кг на одну ветвь ремня в покое) (рис. 2).

После этого ганки 1 затянуть.
