ТВ 6 схема
Электрооборудование
К электрооборудованию станка относятся трехфазный асинхронный электродвигатель мощностью 0,75—1,1 кВт, кнопочный мост управления и электрощит на котором смонтированы реверсивный магнитный пускатель, пакетные выключатели сети и местного освещения трансформатор местного освещения и предохранители.
Щит с электроаппаратурой установлен в задней тумбе станка, электродвигатель и кнопочный пост управления в передней тумбе.

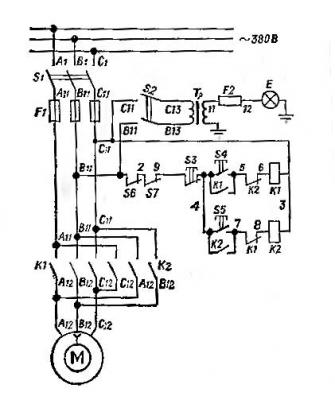

Рисунок 1 - схема электрическая станка ТВ 6
Схема электрическая принципиальная приведена на рис. 1
