ВМ127М станок фрезерный

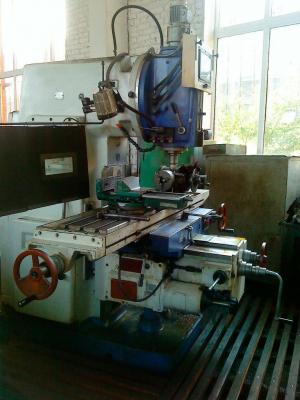

Вертикально фрезерный станок ВМ127М с устройством цифровой индикации (УЦИ).

Назначение

• фрезерования всевозможных деталей (стальных, чугунных и из цветных металлов) в условиях индивидуального, мелкосерийного и серийного производства.
• обработки вертикальных, горизонтальных и наклонных плоскостей, пазов, рамок, колес с зубчиками и т. д.

Особенности

Станок можно настроить на различные полуавтоматические и автоматические циклы.

Для быстрого переключения скоростей шпинделя и подачи предусмотрено импульсное включение двигателя шпинделя и двигателя подачи выключателем.

Быстрый ход подачи.

На станке при помощи электрической блокировки невозможно одновременное включение продольной и поперечной или вертикальной подачи.

Имеется устройство электромеханического зажима инструмента.

Конструкция

Станина и консоль, базовые узлы станка в них устанавливаются все остальные узлы: коробка скоростей, коробка подач, электрооборудование. К хоботу крепится поворотная головка.

Обработка детали контролируется на столе с салазками.

Основные характеристики

• Размеры рабочей поверхности стола … 1600х400мм
• Количество скоростей шпинделя … 18
• Число ступеней рабочих подач стола … 18
• Количество электродвигателей на станке … 4
• Габариты станка … 2560х2260х2500 мм
• Масса станка … 4250кг
