1а616 токарный станок
ОбсудитьОбработка на токарно-винторезном станке 1а616 производится в центрах или токарном патроне. Класс точности оборудования – Н (нормальной точности). Габаритные размеры составляют ДхШхВ 2135х1225х1220.
Токарную обработку металлических заготовок и прутков можно вести по максимальной длине обтачивания в 660мм, наибольший диаметр прутка при этом составляет 34мм.
Коробка скоростей
Коробка скоростей имеет 12 ступеней переключения скоростей, закреплена на внутренней стороне тумбы. Регулировка натяжения ременной передачи производится путем перемещения коробки скоростей в вертикальном направлении.

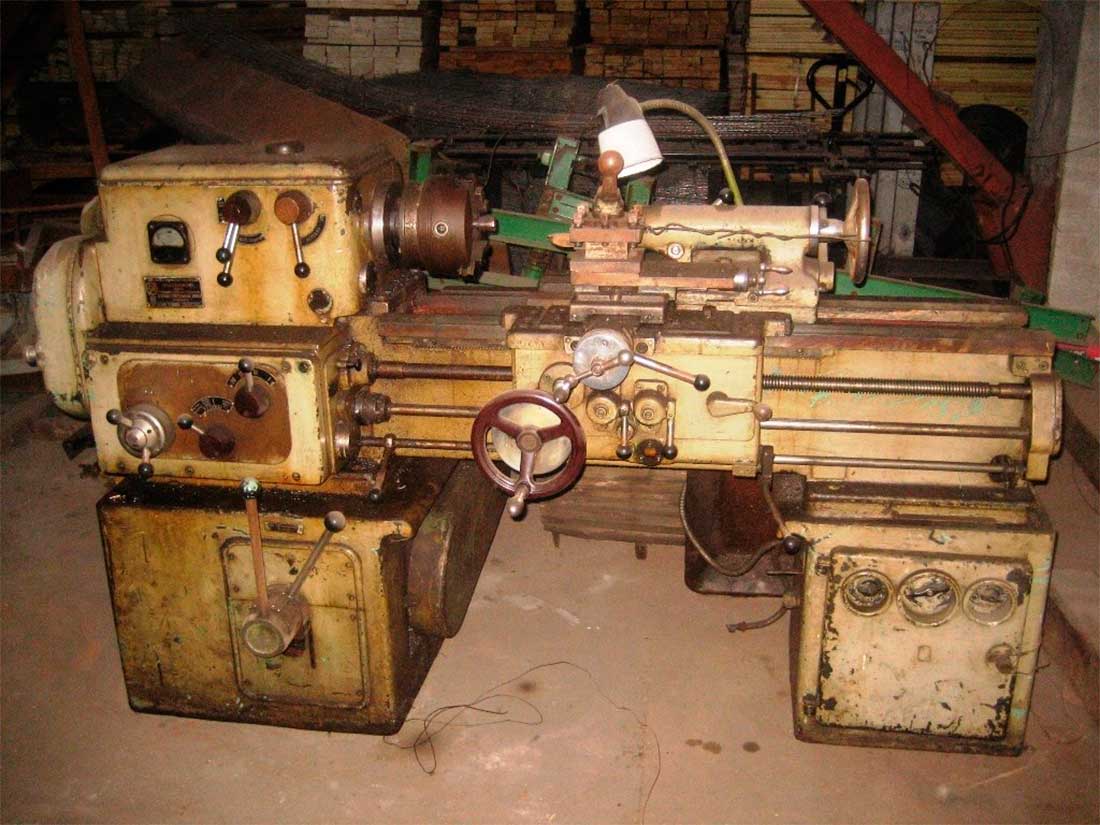

Фото станка
Рисунок - станок 1а616
Рисунок - 1а616 завода СВСЗ

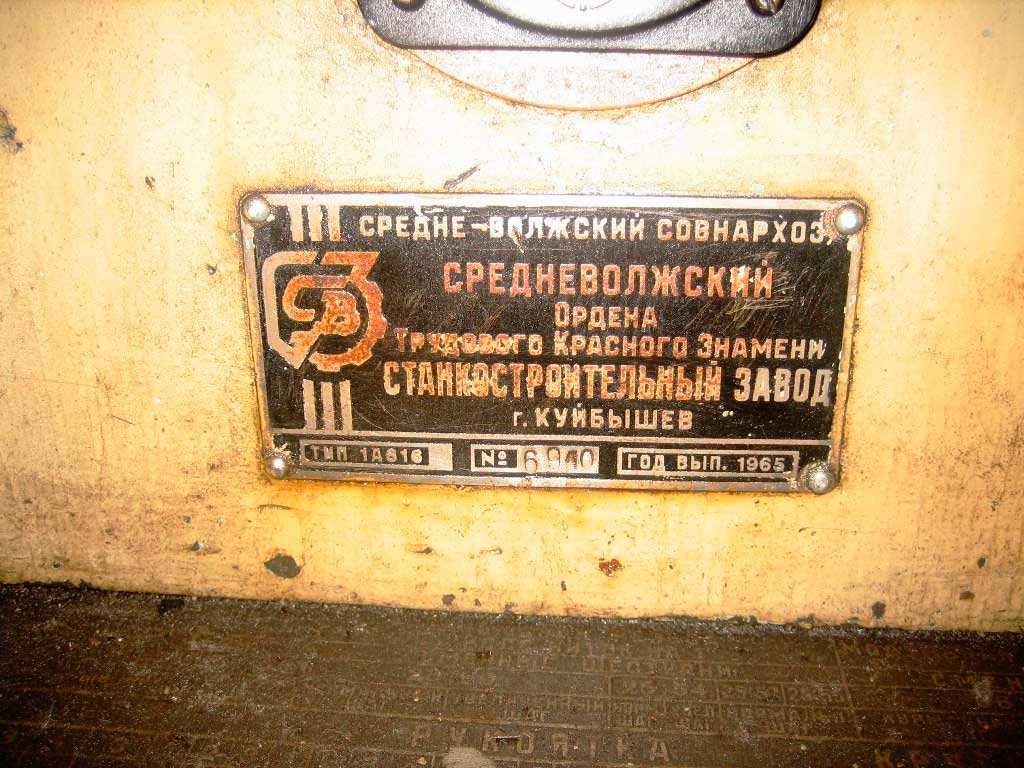

Рисунок - станок 1965 г.в.
Передняя бабка
Традиционно, передняя бабка крепится в левой части станины. Вращательное движение передняя бабка получает от выходного вала коробки скоростей через разгруженный шкив посредством клиноременной передачи. Шпиндельный узел имеет 24 ступени скоростей вращения. Шпиндельный узел имеет фланцевое соединение, позволяющее производить быструю смену оснастки.
Коробка подач
Следующим после передней бабки звеном в передаче вращательного движения является коробка подач. Регулировка необходимой скорости подачи происходит посредством переключения рукояток на панели управления коробки подач.
