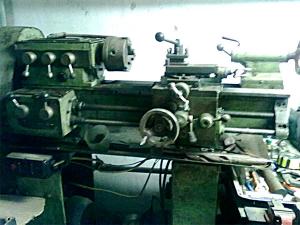

тв-4 токарный станок

Токарно-винторезный станок тв-4 имеет традиционную компоновку. Основанием станка является литая станина коробчатой формы, усиленная ребрами жесткости. Передняя и задняя тумбы имеют П-образную форму.

Электродвигатель расположился в передней, в задней расположился щит электрооборудования.

Коробка скоростей совмещена с передней бабкой, вращательное движение на шпиндель передается через коробку от индивидуального электродвигателя.

Обрабатываемые детали зажимаются в трехкулачковом патроне, на планшайбе с поводком или в центрах. Конструкция коробки скоростей позволяет получить 6 различных скоростей вращения шпинделя.

На коробку подач движение передается от выходного вала коробки скоростей посредством передаточного механизма. Конструкция коробки подач исключает возможность одновременного включения ходового винта и валика.

Смазка механизмов происходит фитильным методом, масло поступает из корыта в верхней части корпуса.

Задняя бабка станка устанавливается в правой части станины. Предназначена для поддержания задней части заготовки. В корпусе задней бабки расположена выдвижная пиноль. Фиксация положения на станине станка происходит с помощью эксцентрикового зажима.
